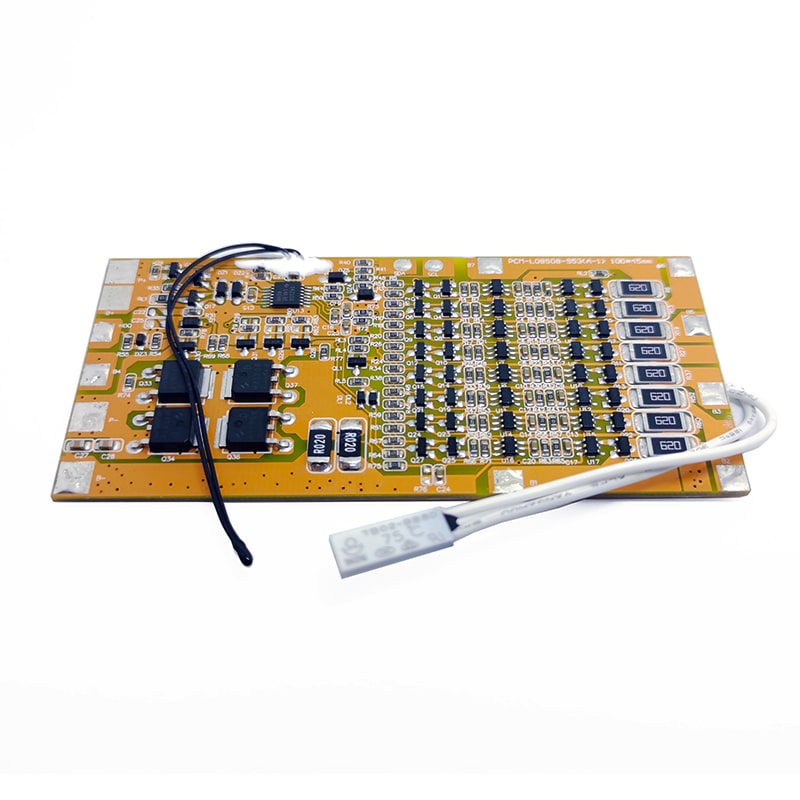

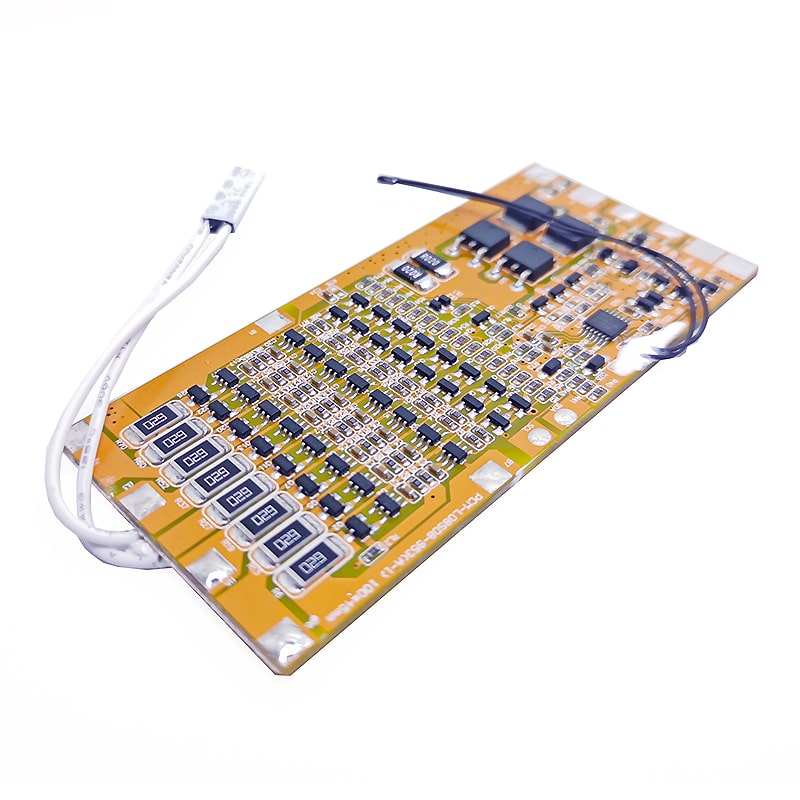

| Especificaciones del módulo de circuito de protección para la batería de 36V LI-ION / LI-PO |
| No | Elemento de prueba
(Prueba a temperatura normal 25 ± 2ºC y humedad relativa ≤90%) | Criterio |
| 1 | Interface de comunicación | HDQ / I2C |
| 2 | Capacidad | Diseño de la capacidad de la batería (8S3P) | 8700mAh |
| Capacidad máxima (paquete de baterías) | 290000mAh |
| Capacidad mínima (paquete de baterías) | 100mAh |
| Indicación de capacidad externa | LCD, LED |
| Algoritmo de gas medidor de gas | Pista de impedancia |
| 3 | Voltaje | Voltaje de carga | DC: 33.6V CC / CV (4.2V / 1CELL) |
Voltaje de detección de balance de células
(Saldo de carga) | 4.2V ± 0.03V |
| Voltaje de liberación de balance de células | 4.2V ± 0.025V |
| Tiempo de retardo de detección de balance de células | 0.96~1.4s |
| 4 | Actual | Corriente de equilibrio para una sola célula | 62 ± 5mA |
Modo de funcionamiento normal actual
(Gas Gauge IC) | 160 ua |
Modo de operación del sueño Corriente
(Gas Gauge IC) | 80 ua |
Modo de operación de sueño completo actual
(Gas Gauge IC) | 25 ua |
| Corriente máxima de carga continua | 8A |
| Corriente máxima de descarga continua | 8A |
| 5 | Protección de sobrecarga | Voltaje de detección de sobrecarga | 4.25 ± 0.025V |
| Voltaje de liberación excesivo de carga | 4.05 ± 0.05V |
| Tiempo de retardo de detección de sobrecarga | 10~ 200ms (puede ajustar) |
| 6 | Sobre la protección de descarga | Sobre el voltaje de detección de descarga | 2.5 ± 0.07V |
| Sobre el voltaje de liberación de descarga | 3.3 ± 0.1V |
| Sobre el tiempo de retardo de detección de descarga | 0.5~ 2s (puede ajustar) |
| 7 | Protección contra la sobretensión | Sobre el voltaje de detección de corriente | 0.2 ± 0.015V |
| Sobre la corriente de detección de corriente | 20 ± 5A (puede ajustar) |
| Tiempo de retardo de detección | 5~ 60ms (puede ajustar) |
| Condición de liberación | Corte de carga, |
| 8 | Protección | Condición de detección | Cortocircuito exterior |
| Tiempo de retardo de detección | 200-800US |
| Condición de liberación | Corte de carga, |
| 9 | Resistencia | Circuito de protección (MOSFET) | ≤50mΩ |
| 10 | Temperatura | Rango de temperatura de funcionamiento | -40~ + 85ºC |
| Rango de temperatura de almacenamiento | -40~ + 125ºC |
| Dimensión | L100 * W45 * T5mm |
| B +: Batería + |  |
| B-:Batería- |
| Sda: Interfaz de datos en serie |
| Scl: Interfaz de reloj serie |
HDQ: Drenado abierto serie HDQ
Línea de comunicación (esclavo) |
| P +: Carga + / descarga + |
| P-: Cargo- / descarga |
