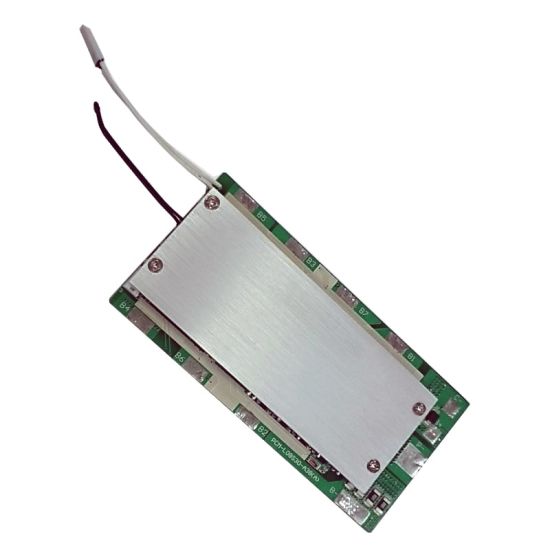

8S 30A PCM BMS para 28.8V 29.6V Li-Ion / Litio / Li-Polymer 24V 25.6V LIFEPO4 Battery Pack con con HDQ o Protocolo de comunicación I2C (PCM-L08S30-A38)

Nombre del producto: Módulo de circuito de protección
Modelo No: PCM-L08S30-A38
Para paquetes de baterías de iones litio / litio de 8S / LIFIPO4
Característica de producto:
1. Adecuado para paquetes de baterías de polímero de litio / litio de litio / litio;
2. Máxima corriente de trabajo continua 30A, misma interfaz para cargar / descarga;
3. Polunción, exceso de carga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. El interruptor de temperatura detecta la temperatura de la batería y los controles de descarga MOSFE;

Especificaciones del módulo de circuito de protección para el paquete de baterías de 36V LI-ION / LI-PO
No	Elemento de prueba (Prueba a temperatura normal 25 ± 2ºC y humedad relativa ≤90%)		Criterio
1	Interface de comunicación		HDQ / I2C
2	Capacidad	Diseño de la capacidad de la batería (PCM)	26 ah
		Capacidad máxima (paquete de baterías)	29 ah
		Capacidad mínima (paquete de baterías)	100mAh
		Indicación de capacidad externa	LCD, LED
		Algoritmo de gasa de gas	Pista de impedancia
3	Voltaje	Voltaje de carga	DC: 33.6V CC / CV (4.2V / 1CELL)
		Voltaje de detección de balance de células (Saldo de carga)	4.2V ± 0.03V
		Voltaje de liberación de balance de células	4.2V ± 0.025V
		Tiempo de retardo de detección de balance de células	0.96~ 1.4s
4	Actual	Corriente de equilibrio para una sola célula	62 ± 5mA
		Corriente normal de modo de funcionamiento (Gas Gasuge IC)	650 ua
		Modo de operación del sueño Corriente (Gas Gasuge IC)	300 ua
		Corriente de modo de operación de sueño completo (Gas Gasuge IC)	25 ua
		Corriente máxima de carga continua	30a
		Corriente máxima de descarga continua	30a
5	Protección de sobrecarga	Voltaje de detección de sobrecarga	4.25 ± 0.025V
		Voltaje de liberación excesivo de carga	4.05 ± 0.05V
		Tiempo de retardo de detección de sobrecarga	10~ 200ms (puede ajustar)
6	Sobre la protección de la descarga	Sobre el voltaje de detección de descarga	2.5 ± 0.07v
		Sobre el voltaje de liberación de descarga	3.3 ± 0.1V
		Sobre el tiempo de retardo de detección de descarga	0.5~ 2s (puede ajustar)
7	Protección contra la sobretensión	Sobre el voltaje de detección de corriente	0.2 ± 0.015V
		Sobre la corriente de detección de corriente	80 ± 10A (puede ajustar)
		Tiempo de retardo de detección	5~ 60ms (puede ajustar)
		Condición de liberación	Corte de carga,
8	Protección	Condición de detección	Cortocircuito exterior
		Tiempo de retardo de detección	200-800US
		Condición de liberación	Corte de carga,
9	Resistencia	Circuito de protección(MOSFET)	≤50mΩ
10	La temperatura	Rango de temperatura de funcionamiento	-40~ + 85ºC
		Rango de temperatura de almacenamiento	-40~ + 125ºC
Dimensión		L139 * W67 * T10mm
B +:Batería +
B-:Batería-
Sda:Interfaz de datos I2C
Scl:Interfaz de reloj I2C
HDQ: SERIE DE ABRIR DRAIN HDQ Línea de comunicación (esclavo)
P +:Carga + / descarga +
PAG-:Cargo- / descarga
