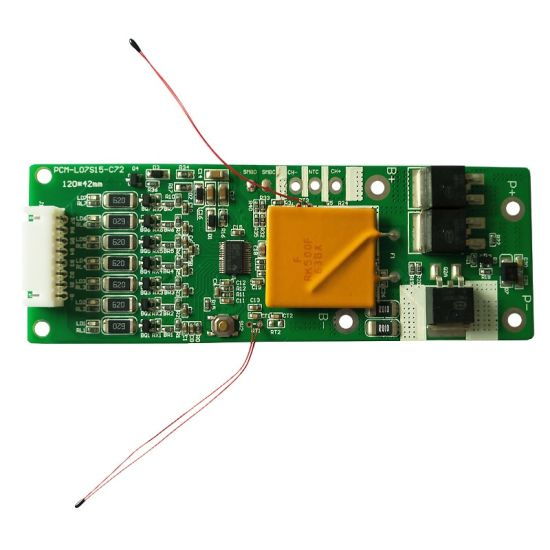

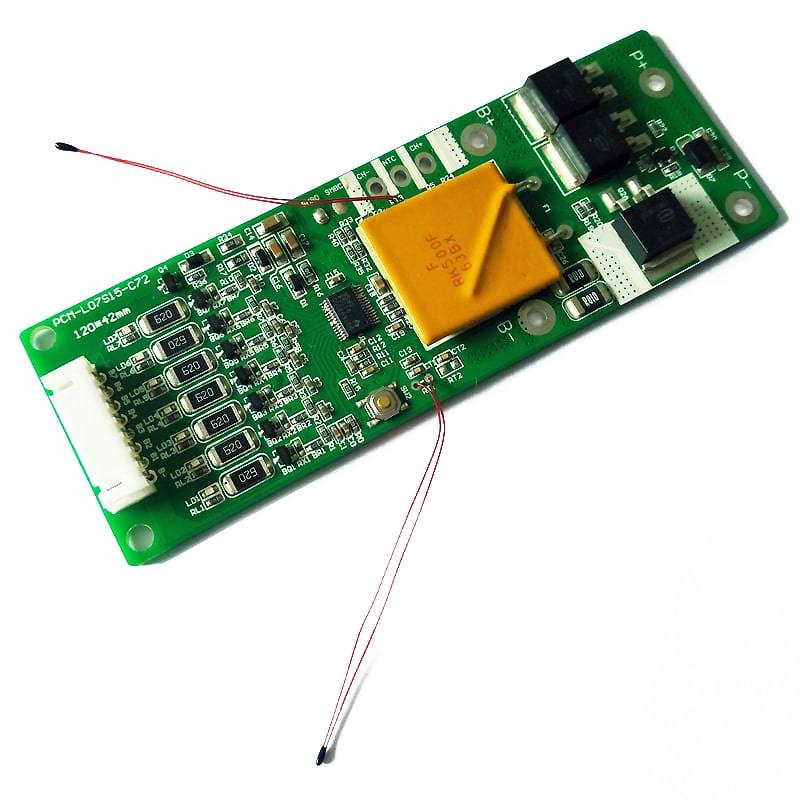

7S C: 5A D: 15A PCM BMS para 24V 25.2V 25.9V Li-ion / Litio / Li-Polymer 21V 22.4V LIFEPO4 Battery Pack con SMBUS y NTC (PCM-L07S15-C72)

Nombre del producto: Módulo de circuito de protección
Modelo No: PCM-L07S15-C72
Para los paquetes de baterías de iones de litio / litio de 7S / litio / LiFePO4
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio / litio / litio de 7 secciones;
2. Interfaz de carga / descarga separada, corriente de carga 5a, corriente de descarga 15a;
3. Polunción, exceso de carga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. El interruptor de temperatura detecta la temperatura de la batería y los controles de descarga MOSFE;
5. La medición IC adopta BQ78350, que puede leer los parámetros tales como el voltaje, la capacidad, la corriente, la temperatura y el número de ciclo;

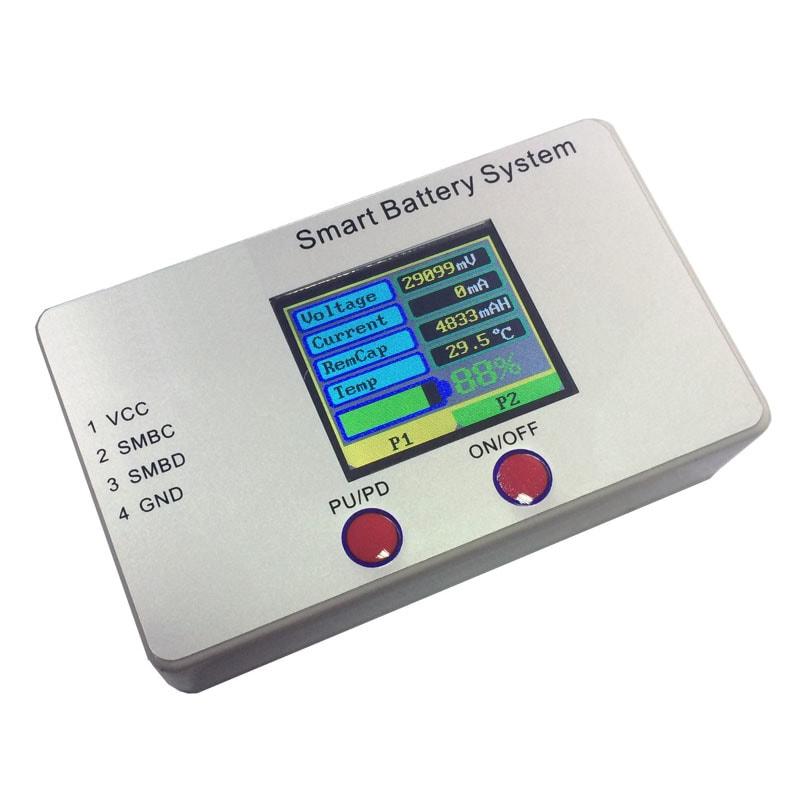

6. La información requerida se puede leer a través de la pantalla de visualización del modelo PCM-LCD001-415;
7. Transmitir datos a través de la interfaz RS232 o RS485 y el protocolo de escritura de acuerdo con los requisitos del cliente;

Especificaciones del módulo de circuito de protección para paquetes de baterías de 21V LiFePO4
No	Elemento de prueba (Prueba a temperatura normal 25 ± 2ºC y humedad relativa ≤90%)		Criterio
1	Interface de comunicación		SMBUS / I2C / RS485
2	Capacidad	Diseño de la capacidad de la batería (PCM)	1 ~ 32AH
		máxima capacidad(Paquete de baterías)	32ah
		Capacidad mínima(Paquete de baterías)	1 ah
		Indicación de capacidad externa	LCD, LED, SOC
		Algoritmo de gasa de gas	Cedv
3	Voltaje	Voltaje de carga	DC: 25.2V CC / CV(3.6v / 1cell)
		Voltaje de detección de balance de células (Saldo de carga)	3.6V ± 0.03V
		Voltaje de liberación de balance de células	3.5V ± 0.025V
		Tiempo de retardo de detección de balance de células	0.96~ 1.4s
4	Actual	Corriente de equilibrio para una sola célula	84 ± 5mA
		Consumo de corriente para una sola célula	≤20μa
		Corriente normal de modo de funcionamiento (Gas Gasuge IC)	650 ua
		Modo de operación del sueño Corriente (Gas Gasuge IC)	300 ua
		Corriente de modo de operación de sueño completo (Gas Gasuge IC)	0.1 ua
		Corriente máxima de carga continua	5A
		Corriente máxima de descarga continua	15A
5	Protección de sobrecarga	Voltaje de detección de sobrecarga	3.900 ± 0.025 v
		Tiempo de retardo de detección de sobrecarga	0.5s~ 1.5s
		Voltaje de liberación excesivo de carga	3.600 ± 0.050 v
6	Sobre la protección de la descarga	Sobre el voltaje de detección de descarga	2.00 ± 0.080 V
		Sobre el tiempo de retardo de detección de descarga	50~ 150ms
		Sobre el voltaje de liberación de descarga	2.70 ± 0.100 V
7	Sobre la protección actual	Sobre el voltaje de detección de corriente	0.2 ± 0.015V
		Sobre la corriente de detección de corriente	40 ± 5A (ajustable)
		Tiempo de retardo de detección	5 ~ 20ms
		Condición de liberación	Corte de carga
8	Protector corto	Condición de detección	Cortocircuito exterior
		Tiempo de retardo de detección	200-800US
		Condición de liberación	Corte de carga
9	Resistencia	Circuito de protección(MOSFET)	≤40mΩ
10	Temperatura	Rango de temperatura de funcionamiento	-40~ + 85ºC
		Rango de temperatura de almacenamiento	-40~ + 125ºC

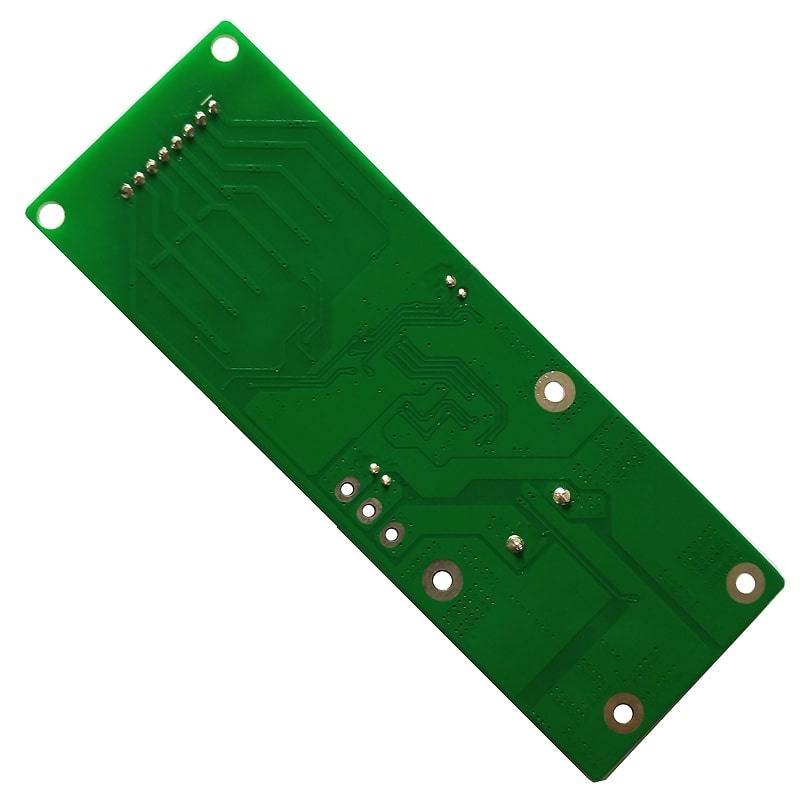

Dimensión		L120 * W42 * T7MM
B +: Batería +
B-:Batería-
Smbd: Línea de datos SMBUS
Smbc: Línea de reloj SMBUS
P +: descarga +
PAG-:descarga-
CH +: Carga +
CH-: Cargo-

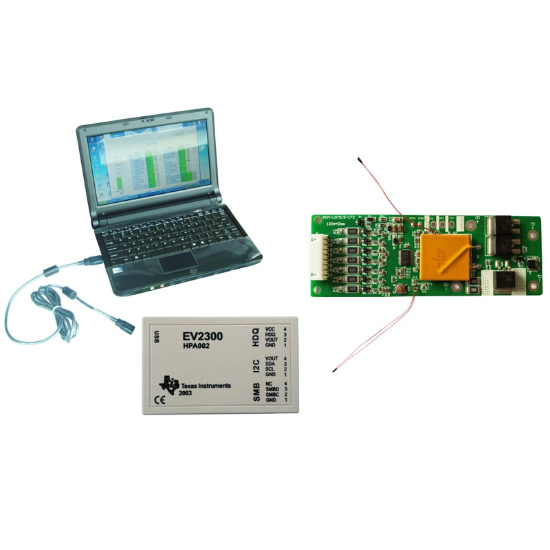

Modo de comunicación:

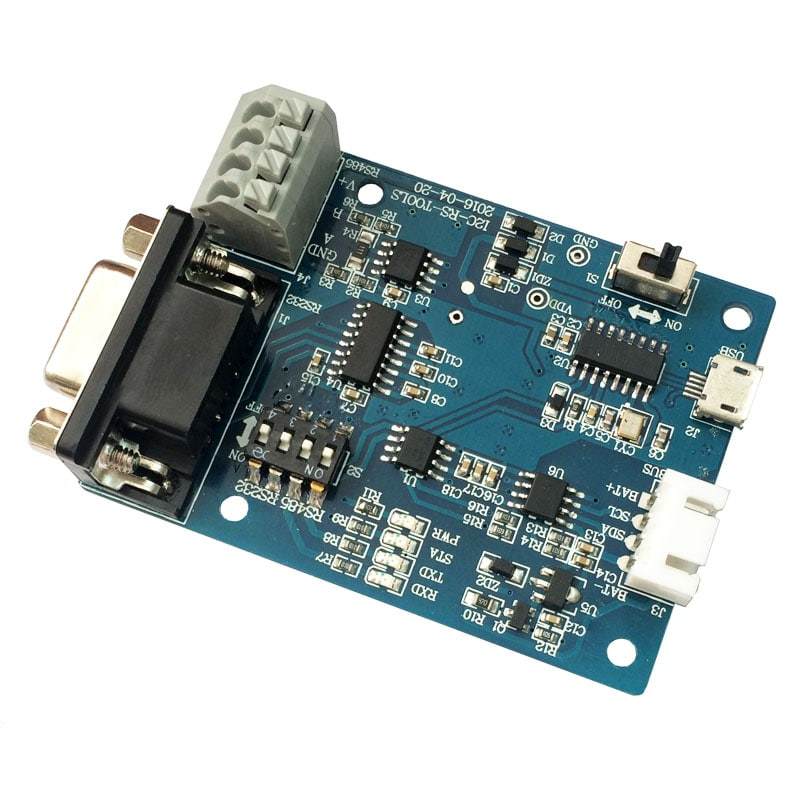

1. RS232, Rs485Tablero de conversión:
2. LCD(PCM-LCD001-415)
