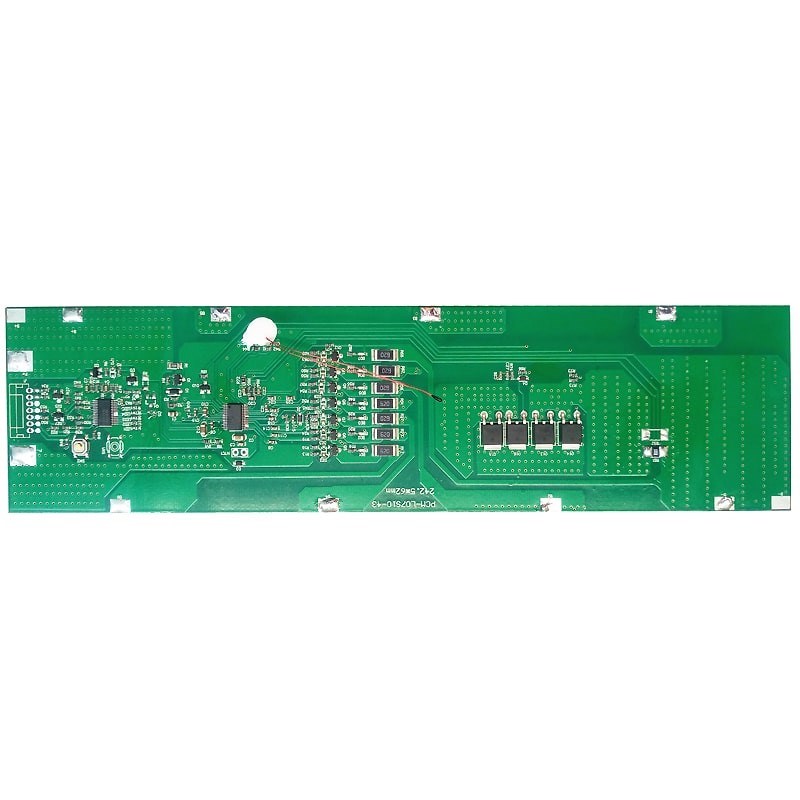

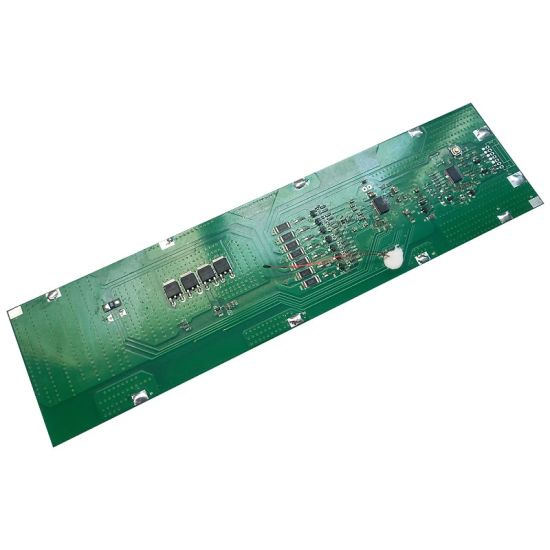

Nombre del producto: Módulo de circuito de protección
Modelo No: PCM-L07S10-D43
Para los paquetes de baterías de iones de litio / litio de 7S / litio / LiFePO4
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio / litio / litio de 7 secciones;
2. La misma interfaz de carga / descarga, corriente de trabajo 10a;
3. Polunción, exceso de carga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. El interruptor de temperatura detecta la temperatura de la batería y los controles de descarga MOSFE;
5. La medición IC adopta BQ78350, que puede leer los parámetros tales como el voltaje, la capacidad, la corriente, la temperatura y el número de ciclo;

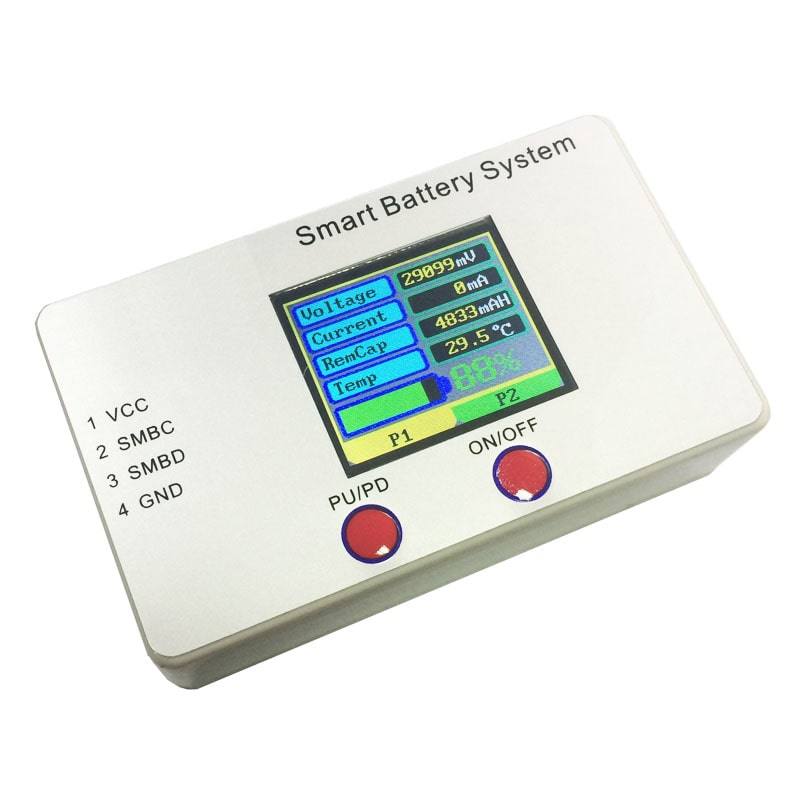

6. La información requerida se puede leer a través de la pantalla de visualización del modelo PCM-LCD001-415;
7. Protocolo de comunicación SMBUS.

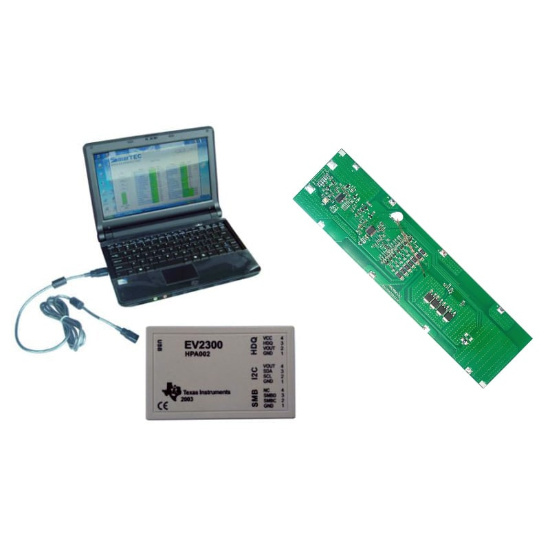

Especificaciones del módulo de circuito de protección para paquetes de baterías de 21V LiFePO4 | |||
No | Elemento de prueba (Prueba a temperatura normal 25 ± 2ºC y humedad relativa ≤90%) | Criterio | |
1 | Interface de comunicación | SMBUS / I2C | |
2 | Capacidad | Diseño de la capacidad de la batería (PCM) | 10.40AH |
máxima capacidad(Paquete de baterías) | 320AH | ||
Capacidad mínima(Paquete de baterías) | 100mAh | ||
Indicación de capacidad externa | LCD, LED, SOC | ||
Algoritmo de gasa de gas | Algoritmo cedv | ||
3 | Voltaje | Voltaje de carga | DC: 25.2V CC / CV(3.6v / 1cell) |
Voltaje de detección de balance de células (Saldo de carga) | 3.6V ± 0.03V | ||
Voltaje de liberación de balance de células | 3.5V ± 0.025V | ||
Tiempo de retardo de detección de balance de células | 0.96~ 1.4s | ||
4 | Actual | Corriente de equilibrio para una sola célula | 84 ± 5mA |
Consumo de corriente para una sola célula | ≤20μa | ||
Corriente normal de modo de funcionamiento (Gas Gasuge IC) | 650 ua | ||
Modo de operación del sueño Corriente (Gas Gasuge IC) | 300 ua | ||
Corriente de modo de operación de sueño completo (Gas Gasuge IC) | 0.1 ua | ||
Corriente máxima de carga continua | 10 A | ||
Corriente máxima de descarga continua | 10 A | ||
5 | Protección de sobrecarga | Voltaje de detección de sobrecarga | 3.900 ± 0.025 v |
Tiempo de retardo de detección de sobrecarga | 0.5s~ 1.5s | ||
Voltaje de liberación excesivo de carga | 3.600 ± 0.050 v | ||
6 | Sobre la protección de la descarga | Sobre el voltaje de detección de descarga | 2.00 ± 0.080 V |
Sobre el tiempo de retardo de detección de descarga | 50~ 150ms | ||
Sobre el voltaje de liberación de descarga | 2.70 ± 0.100 V | ||
7 | Sobre la protección actual | Sobre el voltaje de detección de corriente | 0.2 ± 0.015V |
Sobre la corriente de detección de corriente | 25 ± 5A (ajustable) | ||
Tiempo de retardo de detección | 5 ~ 20ms | ||
Condición de liberación | Corte de carga | ||
8 | Protector corto | Condición de detección | Cortocircuito exterior |
Tiempo de retardo de detección | 200-800US | ||
Condición de liberación | Corte de carga | ||
9 | Resistencia | Circuito de protección(MOSFET) | ≤40mΩ |
10 | Temperatura | Rango de temperatura de funcionamiento | -40~ + 85ºC |
Rango de temperatura de almacenamiento | -40~ + 125ºC | ||
Dimensión | L242.5 * W62 * T10mm | ||
B +: Batería + | |||
B-:Batería- | |||
Smbd: Línea de datos SMBUS | |||
Smbc: Línea de reloj SMBUS | |||
P +: descarga + | |||
PAG-:descarga- | |||
CH +: Carga + | |||
CH-: Cargo- | |||
Modo de comunicación: | |||
1. RS232, Rs485Tablero de conversión: | |||
2. LCD(PCM-LCD001-415) |
