Estado de Disponibilidad: | |
---|---|
Cantidad: | |
PCM-16S100-362
QUAWINTEC/OEM
8507909000
Shenzhen, China
LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad
caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón
50 PCS
50000/mes

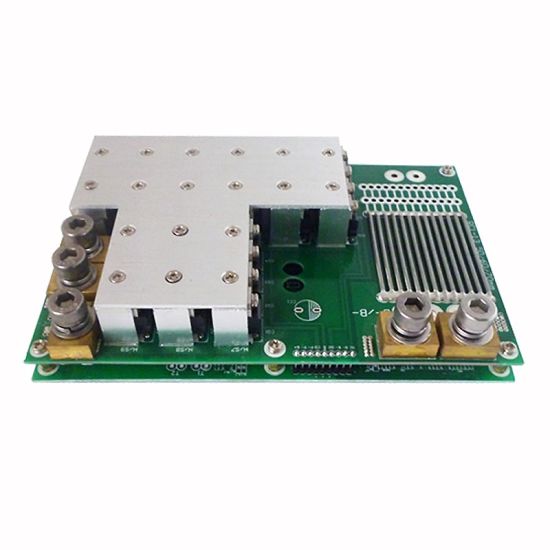

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-16S100-362
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 6-23S
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 6 a 23 secciones;
2. Interfaces de carga/descarga separadas, carga 60a y descarga 120a;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. El interruptor de temperatura detecta la temperatura de la batería y controla la descarga MOSFE;
Elementos | Especificaciones | ||
Iones de litio/polímero de litio | LiFePO4 | ||
Cargar | Voltaje de carga (CC/CV)-6S | CC/CV: 25,2 V. | CC/CV: 21,6 V. |
Voltaje de carga (CC/CV)-16S | CC/CV: 67,2 V. | CC/CV: 57,6 V. | |
Voltaje de carga (CC/CV)-23S | CC/CV: 96,6 V. | CC/CV: 82,8 V. | |
Corriente de carga continua máxima | 60a (máx.) | ||
Descargar | Corriente máxima de descarga continua | 120a(Máx.) | |
Bajo consumo de corriente | Consumo actual en funcionamiento | <20μA | |
Consumo actual al apagar | <0,1μA | ||
equilibrio celular | Voltaje de detección de equilibrio celular | 4,20 ± 0,03 V | 3,60 ± 0,03 V |
Voltaje de liberación del equilibrio celular | 4,20 ± 0,03 V | 3,60 ± 0,03 V | |
Corriente de equilibrio celular | 68 ±3mA | 58 ±3mA | |
Sobrecargar | Tensión de detección de sobrecarga | 4,25±0,025V | 3.900 ± 0.025V |
Tensión de liberación de sobrecarga | 4,15 ± 0,05 V | 3.800 ± 0.050V | |
Tiempo de retardo de sobrecarga | 0,5~2S | ||
Sobredescarga | Tensión de detección de sobredescarga | 2,50 ± 0,062 V | 2,00 ± 0,080 V |
Tensión de liberación de sobredescarga | 3,0 ± 0,075 V | 2,30 ± 0,100 V | |
Tiempo de retardo de sobredescarga | 100~250mS | ||
Descarga de sobrecorriente | Voltaje de detección de sobrecorriente de descarga | 0,2 ± 0,015 V | 0,10 ± 0,015 V |
Tiempo de retardo de sobrecorriente de descarga | 15~35ms | ||
Protección contra sobrecorriente de descarga | 300±60a (ajustable) | ||
Condición de liberación | corte de carga | ||
Protección contra cortocircuitos | Tensión de detección de cortocircuito de carga | / | / |
Condición de detección | Cortocircuito exterior | ||
Tiempo de retardo de detección de cortocircuito de carga | 200~800μs | ||
Condición de liberación | corte de carga | ||
Resistencia interna | Resistencia estática de la fuente de drenaje | <40mΩ(B- a P-) | |
Temperatura | Amplio rango de temperatura de operación | 40~+85ºC | |
Rango de temperatura de almacenamiento | -40 ~ +125ºC | ||
Dimensión | L180*W132*T40mm |
