6s-16s 24 V/36 V/48 V/60 V 100a BMS de alta corriente para 57,6 V 59,2 V Li-ion/litio 48 V 51,2 V LiFePO4 paquete de batería con I2C y Bluetooth

Nombre del producto: Módulo de circuito de protección

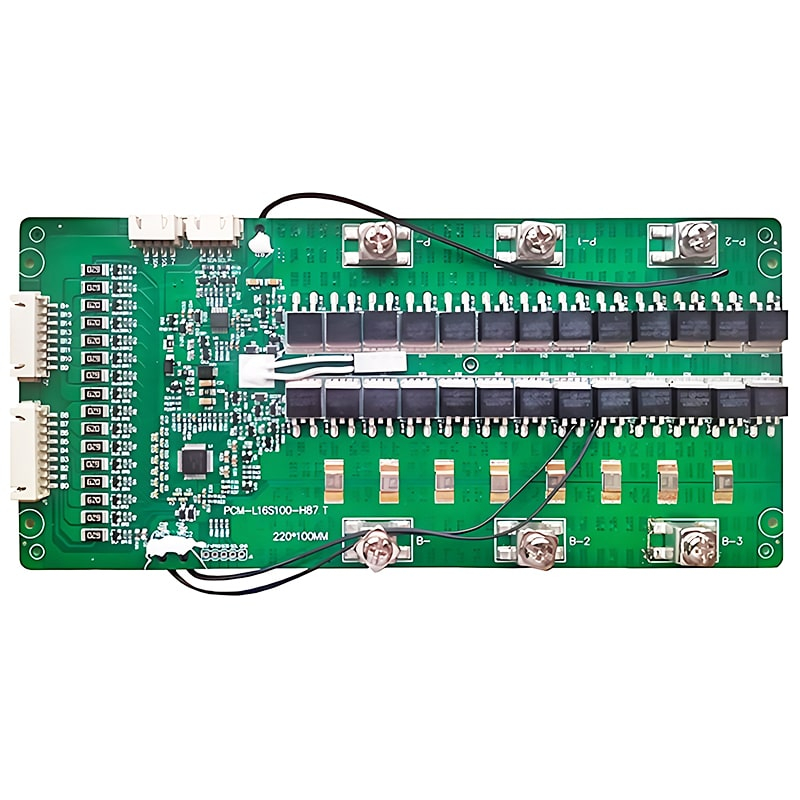

Número de modelo: PCM-L16S100-H87
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 6~16S
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de la serie 6-16;
2. Conéctese con un software de computadora superior especial, que puede mostrar el voltaje total, la capacidad, la corriente, la temperatura, los tiempos de ciclo y otros parámetros;
3, cooperar con el módulo adaptador de comunicación compatible con HDQ, protocolo de comunicación I2C;
4. Conéctese a la aplicación especial a través de bluetooth;
5. El IC de medición adopta la serie TI BQ, que puede leer parámetros como voltaje, capacidad, corriente, temperatura, número de ciclo, etc.
6, con sobrecarga, sobre descarga, cortocircuito, sobre corriente, protección de temperatura;
7. La corriente de trabajo continua máxima es 100a, con la misma interfaz para carga y descarga;

Especificaciones del módulo del circuito de protección  Para iones de litio/Li-Po de 59,2 V  Batería  Embalar
No	Prueba   artículo (Prueba a temperatura normal 25±2ºC y humedad relativa≤90%)		Criterio
1	Interface de comunicación		HDQ, I2C, Bluetooth
2	Capacidad	Diseño de la capacidad de la batería (PCM)	100Ah
		máxima capacidad(Paquete de baterías)	320Ah
		Capacidad mínima(Paquete de baterías)	100mAh
		Indicación de capacidad externa	LCD
		Algoritmo de indicador de gas	Pista de impedancia
3	Voltaje	Voltaje de carga	CC: 67,2 VCC/CV(4,2 V/1 celda)
		Voltaje de detección de balance de celda (Saldo de carga)	4.2±0.03V
		Voltaje de liberación de equilibrio celular	4.2±0.025V
		Tiempo de retardo de detección de equilibrio celular	0.96~1,4 s
4	Actual	Balance de corriente para una sola celda	68±5mA
		Corriente de modo de funcionamiento normal (IC de indicador de gas)	600uA
		Modo de funcionamiento SLEEP actual (IC de indicador de gas)	250uA
		Corriente de modo de funcionamiento FULL SLEEP (IC de indicador de gas)	100uA
		Corriente de carga continua máxima	100a (máx.)
		Corriente de descarga continua máxima	100a (máx.)
5	Protección contra sobrecarga	Voltaje de detección de sobrecarga	4.25±0.025V
		Voltaje de liberación de sobrecarga	4.05±0.05V
		Tiempo de retardo de detección de sobrecarga	0.5~ 2S (se puede ajustar)
6	Protección contra sobredescarga	Voltaje de detección de sobredescarga	2,5±0,07 V
		Sobre tensión de liberación de descarga	3,0±0,1 V
		Tiempo de retardo de detección de sobredescarga	0.5~ 2S (se puede ajustar)
7	Protección contra la sobretensión	Voltaje de detección de sobre corriente	0.2±0.015V
		Sobre corriente de detección de corriente	250±50a(puede ajustar)
		Tiempo de retardo de detección	0.5~2S (se puede ajustar)
		Condición de liberación	Cortar carga
8	Protección corta	Condición de detección	cortocircuito exterior
		Tiempo de retardo de detección	200-800us
		Condición de liberación	Cortar carga  ,
9	Resistencia	Proteccion  circuitos(MOSFET)	≤20mΩ
10	Temperatura	Rango de temperatura de funcionamiento	-40~+85ºC
		Rango de temperatura de almacenamiento	-40~+125ºC
Dimensión		L250*W135*T10mm
B+:Batería+
B-:Batería-
SDA: línea de datos I2C
SCL: línea de reloj I2C
RT1, RT2, RT3:NTC
P+:Descarga+
PAG-:Descargar-
