Parámetro técnico

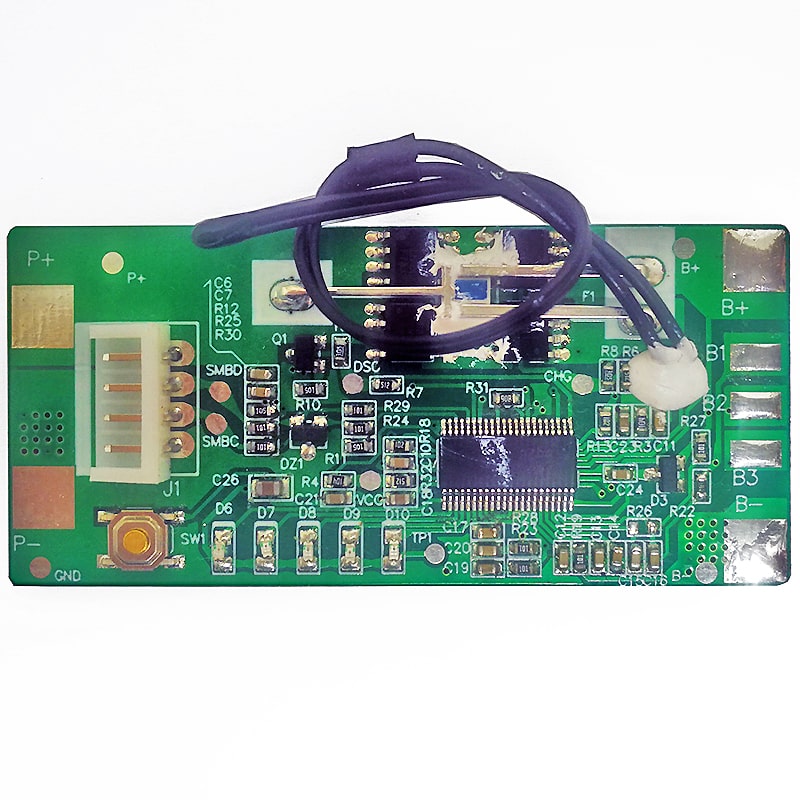

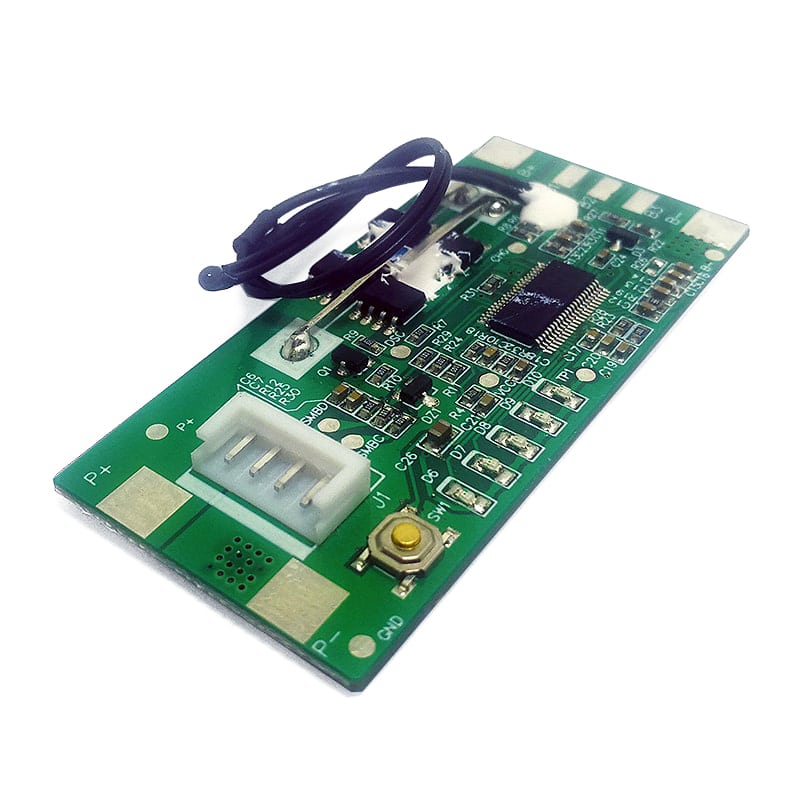

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L04S07-453
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 4S
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 4 secciones;
2. Corriente de trabajo continua máxima 7A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta Ti BQ20Z95+BQ24618.
Prueba artículo
(Prueba a temperatura normal 25±2ºC y humedad relativa≤90%) | Criterio |
| Parámetro | Tiempo de retardo | Condición de liberación |
| Protección contra sobrecarga | Unicelular | 1er nivel de seguridad | 4.3±0.025V | 2,0 s±0,5 s | 4,1±0,05 V |
| 2do nivel de seguridad | 4.4±0.025V | 1,5 s±0,5 s | falla permanente |
| Paquete | 1er nivel de seguridad | 4.375±0.05V/Celda | 2,0 s±0,5 s | 4,0±0,1 V/celda |
| 2do nivel de seguridad | 4,1±0,05 V/celda | 0 | falla permanente |
| Protección contra sobredescarga | Unicelular | 2,5±0,05 V | 2,0 s±0,5 s | 3,0±0,1 V |
| Paquete | 2,75±0,05 V/celda | 2,0 s±0,5 s | 3±0,05 V/celda |
| Protección contra la sobretensión | 1er nivel de seguridad | 6500mA | 2S±0.5s | 200mA |
| 2do nivel de seguridad | 8000mA | 2S±0.5s | 200mA |
| protección SOC | 10000mA | 0 | falla permanente |
| Protección contra sobretemperatura | Cobrar | 1er nivel de seguridad | 55±5ºC | 2,0 s±0,5 s | 50±5ºC |
| 2do nivel de seguridad | 65±5ºC | 0 | falla permanente |
| Descarga | 1er nivel de seguridad | 60±5ºC | 2,0 s±0,5 s | 55±5ºC |
| 2do nivel de seguridad | 75±5ºC | 0 | falla permanente |
| Protección contra cortocircuitos | 20A | 488±100uS | 20mA |
| Características electricas |
| Artículo | Especificación | Observación |
| Voltaje de carga | 4,2 V * norte | 4,2 V/1 celda |
| Método de carga | CC CV | Corriente constante y voltaje con corriente limitada |
| Rango de tensión de alimentación (B+,B-) | -0.3V a 34V |
|
| Impedancia | ≤100mΩ | B- a P- y B+ a P+ |
| Consumo actual | Firmware en ejecución | <600uA |
|
| Modo de sueño | <200uA |
|
| La temperatura | Temperatura de funcionamiento | -40~+85ºC |
|
| Temperatura de almacenamiento | -40~+125ºC |
|
| Dimensión | L35*W30*T7mm |
