Estado de Disponibilidad: | |
---|---|
Cantidad: | |
PCM-L04S05-F85
QUAWIN/OEM
8507909000
Shenzhen, China
LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad
caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón
200PCS
500000/mes

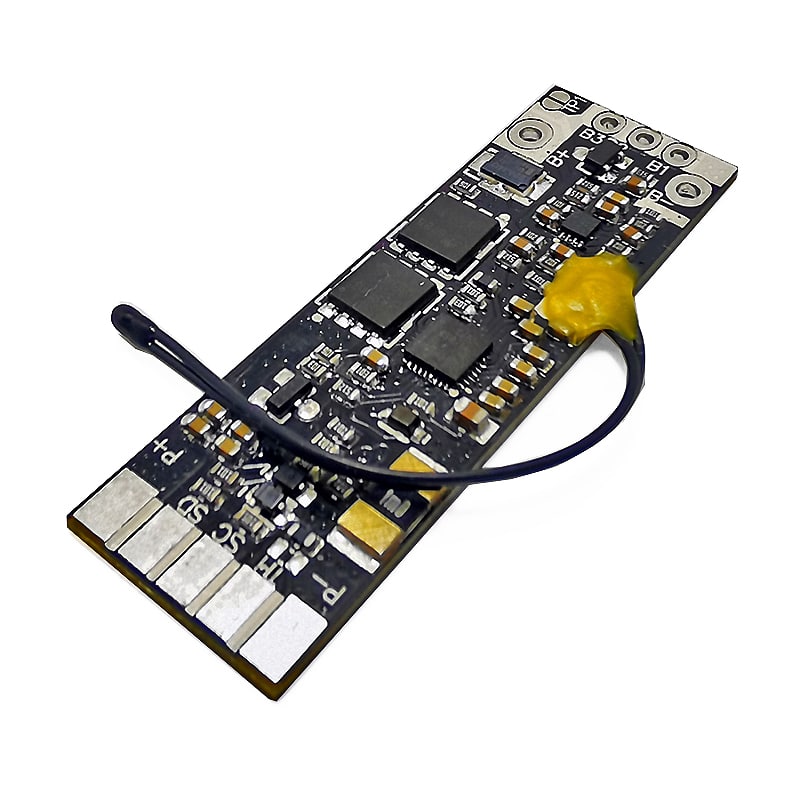

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L04S05-F85
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 4S
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 4 secciones;
2. Corriente de trabajo continua máxima 6A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta Ti BQ4050/BQ40Z50, puede leer voltaje, capacidad, corriente, temperatura, tiempos de ciclo y otros parámetros;
5. A través de la pantalla de visualización PCM-LCD001-415, se puede leer la información requerida;
6. Admite protocolos SMbus;
Elementos | Especificaciones | |||
Iones de litio/polímero de litio | LiFePO4 | |||
Interface de comunicación | SMbus | |||
Capacidad | Diseño de la capacidad de la batería (4S2P) | 5.2 Ah | ||
Capacidad máxima (paquete de batería) | 290Ah | |||
Capacidad mínima (paquete de batería) | 100mAh | |||
Indicación de capacidad externa | LCD | |||
Algoritmo de indicador de gas | CEDV | |||
Voltaje | Voltaje de carga (4S) | CC CV:16,8 V (4,2 V/celda) | CC CV:14,4 V (3,6 V/celda) | |
Ventana de balance de celdas | 50mV±10% | |||
Voltaje de liberación de equilibrio celular | 20mV±10% | |||
Tiempo de retardo de detección de equilibrio celular | 0.5~2s | |||
Actual | Balance de corriente para una sola celda | 66mA±5mA | 56mA±5mA | |
Corriente de modo de funcionamiento normal (IC de indicador de gas) | 800 uA | |||
Modo de funcionamiento SLEEP actual (IC de indicador de gas) | 200 uA | |||
Corriente de modo de funcionamiento FULL SLEEP (IC de indicador de gas) | 1 uA | |||
Corriente de carga continua máxima | 6A (máx.) | |||
Corriente de descarga continua máxima | 6A (máx.) | |||
Protección contra sobrecarga | Voltaje de detección de sobrecarga | 4.25±0.025V | 3,80±0,05 V | |
Tiempo de retardo de detección de sobrecarga | 1~2S | 1~2S | ||
Voltaje de liberación de sobrecarga | 4.05±0.05V | 3,55±0,05 V | ||
Protección contra sobredescarga | Voltaje de detección de sobredescarga | 2,5±0,07 V | 2.00±0.05V | |
Tiempo de retardo de detección de sobredescarga | 1~2S | 1~2S | ||
Sobre tensión de liberación de descarga | 3,0±0,1 V | 2,7±0,05 V | ||
Protección contra la sobretensión | Voltaje de detección de sobre corriente | 0.2±0.015V | ||
Sobre corriente de detección de corriente | 15±3A (se puede ajustar) | |||
Tiempo de retardo de detección | 5~60ms | |||
Condición de liberación | Cortar carga | |||
Protección corta | Condición de detección | cortocircuito exterior | ||
Tiempo de retardo de detección | 200-800us | |||
Condición de liberación | Cortar carga | |||
Resistencia | Proteccion circuitos (MOSFET)B- a P- | ≤20mΩ | ||
Protección de temperatura | Temperatura de carga proteccion | 60ºC±5ºC | ||
Temperatura de liberación de carga | 50ºC±5ºC | |||
Temperatura de descarga proteccion | 65ºC±5ºC | |||
Temperatura de liberación de descarga | 55ºC±5ºC | |||
Rango de temperatura de funcionamiento | -40~+85ºC | |||
Rango de temperatura de almacenamiento | -40~+125ºC | |||
Dimensión | L50*W16*T3mm | |||
B+:Batería+ | ||||
B-:Batería- | ||||
SDA: línea de datos SMbus | ||||
SCL: línea de reloj SMbus | ||||
RT1:NTC | ||||
J:10K PTC | ||||
P+:Carga+/descarga+ | ||||
P-:Carga-/descarga- |
