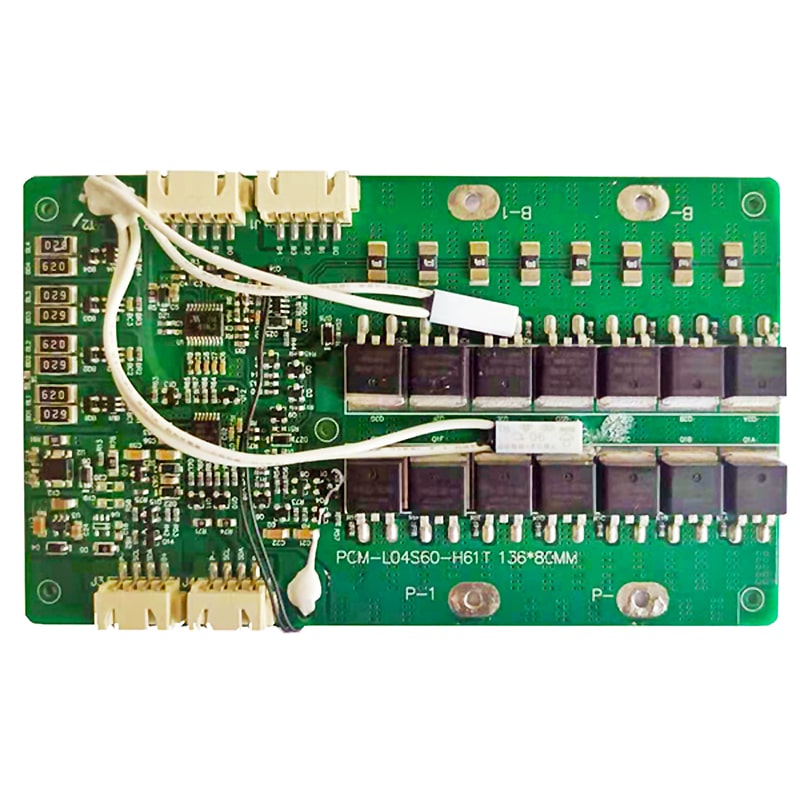

4s 60A Alta potencia PCM BMS para 14.4V 14.8V Li-ion/Litio/Li-Polymer 12V 12.8V LiFePO4 Batería con comunicación I2c (PCM-L04S60-H61)

Modelo No: PCM-L04S60-H61
Corriente de trabajo: 60A
Tamaño: L136 * W80 * T15mm
Equilibrio: si
Estado de Disponibilidad:
Cantidad:
  • PCM-L04S60-H61
  • QUAWIN/OEM
  • 8507909000
  • Shenzhen, China
  • L / C, T / T, D / P, Western Union, PayPal, Money Gram
  • Caja blanca / polyberas / a su solicitud Paquete externo: Cartón
  • 50 PCS
  • 50000 / mes
Parámetro técnico


Nombre del producto: Módulo de circuito de protección
Modelo No: PCM-L04S60-H61
Para paquetes de baterías de iones litio / litio de 4S / LIFIPO4

Característica de producto:
1. Adecuado para paquetes de 4 secciones de iones de litio / polímero de litio / lifepo4;
2, sobrecarga, exceso de recarga, cortocircuito, 2 secciones sobrecorriente, protección de temperatura de 2 sección, etc.;
3, la medición IC adopta la serie TI BQ34Z100, puede leer el voltaje total, la capacidad, la corriente, la temperatura, los tiempos de ciclo y otros parámetros;
4. Conectarse a la aplicación especial a través de Bluetooth;
5, corriente máxima de trabajo continua 60a, carga / descarga en el mismo puerto;

Elementos Especificaciones
Litio-Ion / polímero de litio LIFEPO4
Interface de comunicación HDQ, I2C, Bluetooth
Capacidad Diseño de la capacidad de la batería(4s)   120Ah (puede ajustar)
máxima capacidad(Paquete de baterías) 290AH
Capacidad mínima(Paquete de baterías) 800mAh
Indicación de capacidad externa LED
Algoritmo de gas medidor de gas Es (alta precisión)
Cargo Voltaje de carga(CC / CV) -4S CC / CV: 16.8V (4.2V / celda) CC / CV: 14.4V (3.6V / celda)
Voltaje de carga(CC / CV) -3S CC / CV: 12.6V(4.2V / celda) CC / CV: 10.8V(3.6v / celda)
Corriente máxima de carga continua 60a
Descarga Corriente máxima de descarga continua 60a
Bajo consumo de corriente Consumo de corriente en operación <50μA
Consumo actual al apagado hacia abajo /
Balance de células Voltaje de detección de balance de células 4.20 ± 0.03 v 3.60 ± 0.03 v
Voltaje de liberación de balance de células 4.20 ± 0.03 v 3.60 ± 0.03 v
Corriente de balance de células 158 ± 10mA 124 ± 10mA
Sobrecargar Voltaje de detección de sobrecarga 4.250 ± 0.025 V 3.900 ± 0.025 v
Voltaje de liberación de sobrecarga 4.150 ± 0.050 V 3.600 ± 0.050 v
Tiempo de retardo de sobrecarga 0.5 ~ 2.0s
Sobre descarga
Voltaje de detección de exageración 2.50 ± 0.080 V 2.00 ± 0.080 V
Voltaje de liberación excesivo 3.00 ± 0.100 v 2.30 ± 0.100 v
Tiempo de retardo excesivo 10 ~ 400ms
Secreción de sobrecorriente Descarga de sobrecorriente de detección de voltaje 0.20 ± 0.025 v 0.10 ± 0.025 v
Descarga de tiempo de retardo sobrecorriente 5 ~ 60ms
Descarga de protección contra sobrecorriente 150 ± 30A (puede ajustar)
Condición de liberación Corte de corte
Cortocircuito proteccion Cargue el voltaje de detección de cortocircuito
Condición de detección Cortocircuito exterior
Cargue el tiempo de retardo de detección de cortocircuito 200 ~ 800μs
Condición de liberación Corte de corte
Resistencia interna Fuente de drenaje estático en resistencia <50mΩ(B- a P-)
Temperatura Amplia gama de temperatura de operación. - 40 ~ + 85 ° C
Rango de temperatura de almacenamiento -40~ + 125ºC
Dimensión L136 * W80 * T15MM
B +: Batería + PCM-L04S60-H61
B-:Batería-
Sda: Interfaz de datos en serie
Scl: Interfaz de reloj serie
Hdq: Abrir DRAIN HDQ Serial
Línea de comunicación (esclavo)
Hdq
P +: Carga + / descarga +
PAGS-: Cargo- / descarga-
