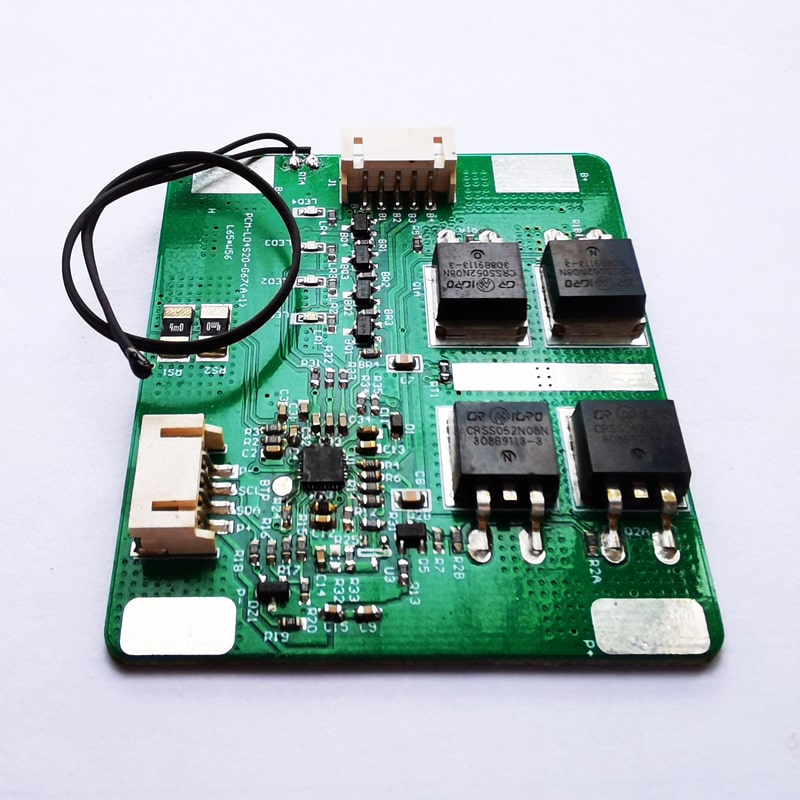

4s 15A BMS para 14.4V 14.8V Li-ion/Litio/Li-Polymer 12V 12.8V LiFePO4 Batería con protocolo Smbus y NTC(PCM-L04S20-G67)

Número de modelo: PCM-L04S20-G67
Corriente de trabajo: 15A
Tamaño:L65*W56*T10mm
Saldo: SI
Estado de Disponibilidad:
Cantidad:
  • PCM-L04S20-G67

  • QUAWIN/OEM

  • 8507909000

  • Shenzhen, China

  • LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad

  • caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón

  • 100PCS

  • 50000/mes

Parámetro técnico


Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L04S20-G67
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 4S

Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 4 secciones;
2. Corriente máxima de trabajo continuo 15A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta Ti BQ4050/BQ40Z50, puede leer voltaje, capacidad, corriente, temperatura, tiempos de ciclo y otros parámetros;
5. A través de la pantalla de visualización PCM-LCD001-415, se puede leer la información requerida;

No. Prueba   artículo(Prueba a temperatura normal 25±2ºC ) Criterio
1 Interface de comunicación SMBus
2 Capacidad Diseño de la capacidad de la batería(PCM)     12Ah
máxima capacidad(Paquete de baterías) 290 Ah
Capacidad mínima(Paquete de baterías)   100mAh
Indicación de capacidad externa LCD
Algoritmo de indicador de gas Pista de impedancia
3 Voltaje Voltaje de carga (4S) corriente continua:16,8 V  CC/CV (4.2v/Celda)
4 Balance Ventana de balance de celdas                   100mv
Resistencia de equilibrio 100R
Umbral de tensión CCC 3,27 V
5 Corriente de suministro Modo normal(Firmware en ejecución, sin escrituras flash) 500uA
Modo de sueño 100uA
Modo de apagado 1uA
Corriente de carga continua máxima 15A (máx.)
Corriente de descarga continua máxima 15A (máx.)
6 Protección contra sobrecarga (unicelular) Voltaje de detección de sobrecarga 4,25±0,05 V
Tiempo de retardo de detección de sobrecarga 1S
Voltaje de liberación de sobrecarga 4.05±0.05V
7 Protección contra sobredescarga (unicelular) Voltaje de detección de sobredescarga 2,50±0,05 V
Tiempo de retardo de detección de sobredescarga 1S
Voltaje de liberación de sobredescarga 3,00±0,05 V
9 Protección corta Condición de detección cortocircuito exterior
Corriente de protección corta 40±5A (se puede ajustar)
Tiempo de retardo de detección de cortocircuito de descarga 200-800us
Condición de liberación Cortar carga
10 Resistencia Proteccion  circuitos ≤40mΩ
11 Protección de temperatura Temperatura de carga(Seguridad 1er Nivel) 55ºC
Tiempo de retardo de detección de temperatura de carga
(Seguridad 1er Nivel)
2s
Temperatura de liberación de carga(Seguridad 1er Nivel) 50ºC
Temperatura de descarga (Seguridad 1er Nivel) 60ºC
Tiempo de retardo de detección de temperatura de descarga
(Seguridad 1er Nivel)
2s
Temperatura de liberación de descarga(Seguridad 1er Nivel) 50ºC
Temperatura de carga (Seguridad 2do Nivel) 65ºC
Tiempo de retardo de detección de temperatura de carga
(Seguridad 2º Nivel)
0s
Temperatura de descargare(Seguridad 2º Nivel) 75ºC
Tiempo de retardo de detección de temperatura de descarga
(Seguridad 2º Nivel)
0s
Temperatura de funcionamiento -40~+85ºC
Temperatura funcional -40~+110ºC
Rango de temperatura de almacenamiento -65~+150ºC
Dimensión L65*W56*T10mm
B+:Batería+ PCM-L04S20-G67-3
B-:Batería-
SD: línea de datos SMBus
SC: línea de reloj SMBus
J1:Terminales para detección de tensión de batería
RT1, RT2, RT4:NTC
P+:Carga+/descarga+
P-:Carga-/descarga-
