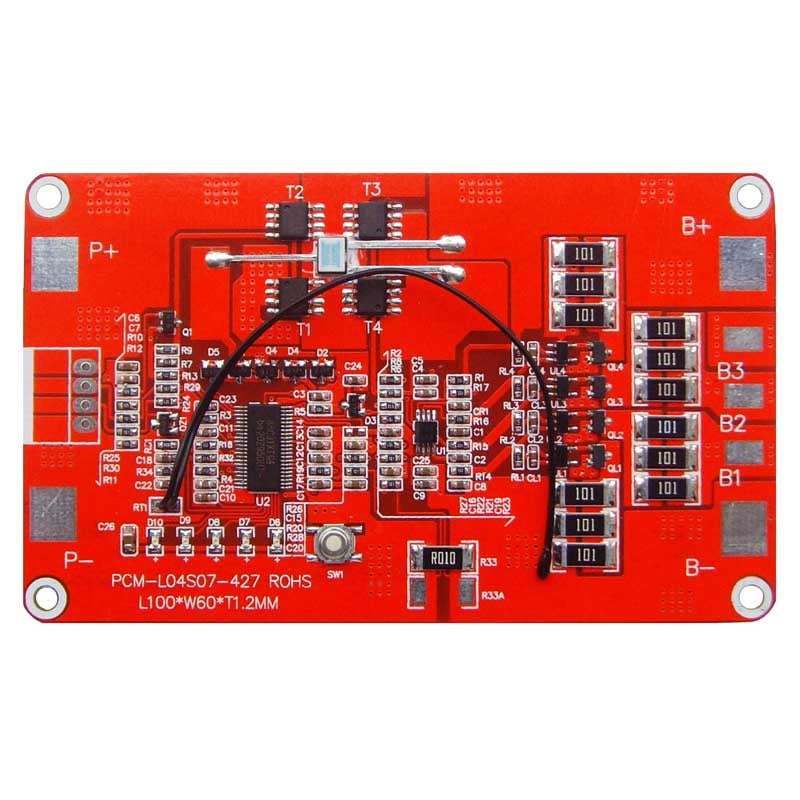

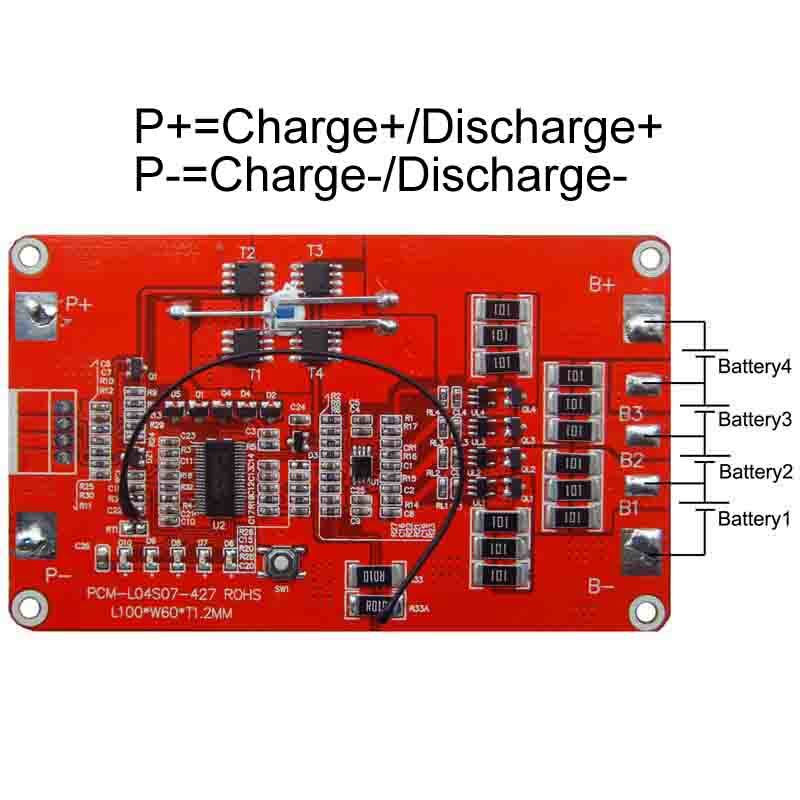

Nombre del producto: Módulo de circuito de protección
Modelo No: PCM-L04S07-427
Para paquetes de baterías de iones litio / litio de 4S / LIFIPO4
Característica de producto:
1. Adecuado para paquetes de 4 secciones de iones de litio / polímero de litio / LiFePO4;
2. Máxima corriente de trabajo continua 7A, misma interfaz para carga / descarga;
3. Polunción, exceso de carga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta TI BQ20Z95 + BQ24618.
| Elemento de prueba (Prueba a temperatura normal 25 ± 2ºC y humedad relativa ≤90%) | Criterio | ||||
| Parámetro | Tiempo de retardo | Condición de liberación | |||
| Protección de sobrecarga | Unicelular | 1er nivel seguro | 4.3 ± 0.025V | 2.0s ± 0.5s | 4.1 ± 0.05V |
| Segundo nivel de seguridad | 4.4 ± 0.025V | 1.5s ± 0.5s | Falla permanente | ||
| Paquete | 1er nivel seguro | 4.375 ± 0.05V / celda | 2.0s ± 0.5s | 4.0 ± 0.1V / celda | |
| Segundo nivel de seguridad | 4.1 ± 0.05V / celda | 0 | Falla permanente | ||
| Sobre la protección de la descarga | Unicelular | 2.5 ± 0.05V | 2.0s ± 0.5s | 3.0 ± 0.1V | |
| Paquete | 2.75 ± 0.05V / celda | 2.0s ± 0.5s | 3 ± 0.05V / celda | ||
| Protección contra la sobretensión | 1er nivel seguro | 6500mA | 2s ± 0.5s | 200m | |
| Segundo nivel de seguridad | 8000mA | 2s ± 0.5s | 200m | ||
| Protección de SOC | 10000mA | 0 | Falla permanente | ||
| Protección sobre la temperatura | Cargar | 1er nivel seguro | 55 ± 5ºC | 2.0s ± 0.5s | 50 ± 5ºC |
| Segundo nivel de seguridad | 65 ± 5ºC | 0 | Falla permanente | ||
| Descarga | 1er nivel seguro | 60 ± 5ºC | 2.0s ± 0.5s | 55 ± 5ºC | |
| Segundo nivel de seguridad | 75 ± 5ºC | 0 | Falla permanente | ||
| Protección de cortocircuito | 20a | 488 ± 100US | 20mA | ||
| Características electricas | |||||
| Artículo | Especificación | Observación | |||
| Voltaje de carga | 4.2v * n | 4.2v / 1cell | |||
| Método de carga | CC CV | Corriente constante y -Voltage con corriente limitada | |||
| Rango de voltaje de suministro (B +, B-) | -0.3V a 34V | ||||
| Impedancia | ≤100mΩ | B- a P- y B + a P + | |||
| Consumo actual | Firmware en ejecución | <600UA | |||
| Modo de sueño | <200UA | ||||
| La temperatura | Temperatura de funcionamiento | -40 ~ + 85ºC | |||
| Temperatura de almacenamiento | -40 ~ + 125ºC | ||||
| Dimensión | L100 * W60 * T4MM | ||||
