4S 4A PCM BMS para 14.4V 14.8V Li-Ion / Litio / Li-Polymer 12V 12.8V LIFEPO4 Battery Pack con el Protocolo de comunicación SMBUS Tamaño L41 * W17 * T4MM

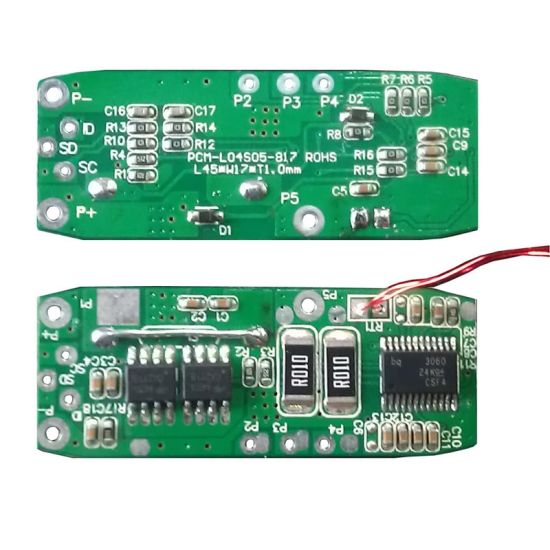

Modelo No: PCM-L04S05-817
Corriente de trabajo: 4A
Tamaño: L41 * W17 * T4mm
Equilibrio: No
Estado de Disponibilidad:
Cantidad:
  • PCM-L04S05-817
  • QUAWINTEC/OEM
  • 8507909000
  • Shenzhen, China
  • L / C, T / T, D / P, Western Union, PayPal, Money Gram
  • BLANCO CAJA / POLYBAGS / A SU PEDIDO PAQUETE EXTERIOR: CARTÓN
  • 500pcs
  • 500000 / mes
Parámetro técnico

Nombre del producto: Módulo de circuito de protección
Modelo No: PCM-L04S05-817
Para paquetes de baterías de iones litio / litio de 4S / LIFIPO4

Característica de producto:
1. Adecuado para paquetes de 4 secciones de iones de litio / polímero de litio / LIFEPO4;
2. La medición de IC adopta TI BQ3060, que puede leer parámetros como el voltaje, la capacidad, la corriente, la temperatura y los tiempos de ciclo;
3. Polunción, exceso de carga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Máxima corriente de trabajo continua 4A, cargando y descarga en el mismo puerto;
5. A través de la pantalla PCM-LCD001-415, se puede leer la información requerida;

Elementos Especificaciones
Polímero de litio-ion / litio LIFEPO4
Capacidad de diseño Capacidad de la batería 12Ah
Cargar Voltaje de carga (CC / CV) -4S CC / CV: 16.8V CC / CV: 14.4V
Corriente máxima de carga continua 4a
Descarga Corriente máxima de descarga continua 4a
Bajo consumo de corriente Consumo actual en la operación <100μA (B1 = B2 = B3 = B4 = 3.5 V)
Consumo actual al apagado hacia abajo <0.1μA (B1 = B2 = B3 = B4 = 1.5 V)
Balance de células Voltaje de detección de balance de células / /
Voltaje de liberación de balance de células / /
Corriente de balance de células / /
Sobrecargar Voltaje de detección de sobrecarga 4.25 ± 0.025V 3.900 ± 0.025V
Voltaje de liberación de sobrecarga 4.15 ± 0.05V 3.800 ± 0.050V
Tiempo de retardo de sobrecarga 0.3 ~ 2s (CCT = 0.1U)
Excesivo Voltaje de detección de exageración 2.50 ± 0.062V 2.00 ± 0.080V
Voltaje de liberación excesivo 3.0 ± 0.075v 2.30 ± 0.100V
Tiempo de retardo excesivo 30 ~ 200ms (CDT = 0.1U)
Secreción de sobrecorriente Descarga de sobrecorriente de detección de voltaje 0.2 ± 0.015V 0.10 ± 0.015V
Tiempo de retardo de sobrecorriente de descarga 3 ~ 20ms (CDT = 0.1U)
Descarga de protección contra sobrecorriente 10 ± 2a (puede ajustar)
Condición de liberación Corte de corte
Protección de cortocircuito Cargue el voltaje de detección de cortocircuito / /
Condición de detección Cortocircuito exterior
Cargue el tiempo de retardo de detección de cortocircuito 200 ~ 800μs
Condición de liberación Corte de corte
Resistencia interna Fuente de drenaje estático en resistencia <20mΩ (B- a P-)
La temperatura Amplia gama de temperatura de operación. 40 ~ + 85ºC
Rango de temperatura de almacenamiento -40 ~ + 125ºC
Dimensión L41 * W17 * T4MM
