Estado de Disponibilidad: | |
---|---|
Cantidad: | |
PCM-L04S20-E22
QUAWIN/OEM
8507909000
Shenzhen, China
LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad
caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón
200PCS
50000/mes

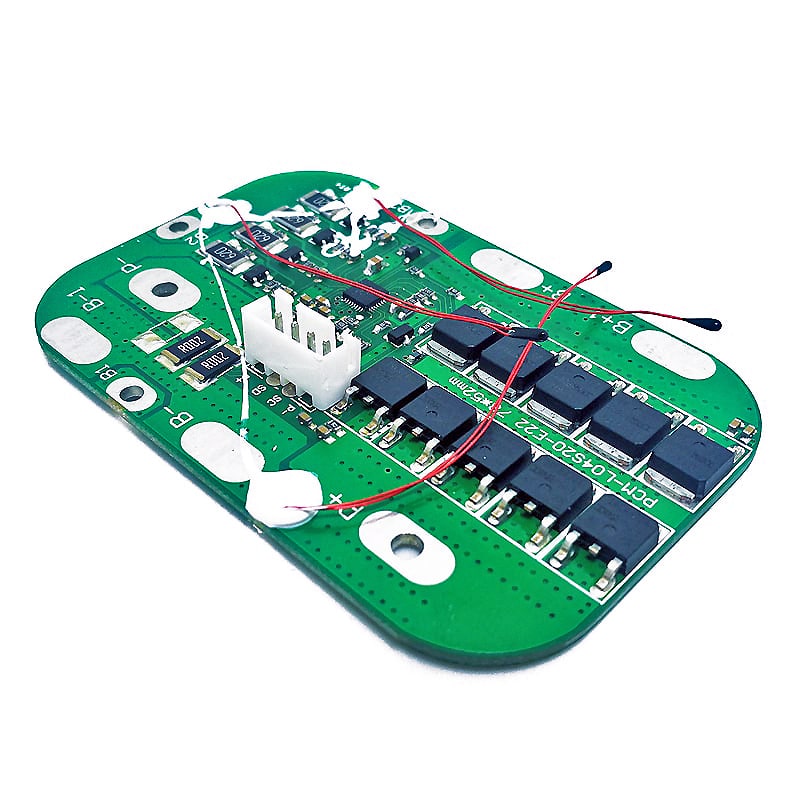

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L04S20-E22
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 3S/4S
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 3~4 secciones;
2. Corriente de trabajo continua máxima 20A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta Ti BQ4050/BQ40Z50, puede leer voltaje, capacidad, corriente, temperatura, tiempos de ciclo y otros parámetros;
5. A través de la pantalla de visualización PCM-LCD001-415, se puede leer la información requerida;
No. | Prueba artículo(Prueba a temperatura normal 25±2ºC ) | Criterio | |
1 | Interface de comunicación | SMBus | |
2 | Capacidad | Diseño de la capacidad de la batería(PCM) | 12Ah |
máxima capacidad(Paquete de baterías) | 290 Ah | ||
Capacidad mínima(Paquete de baterías) | 100mAh | ||
Indicación de capacidad externa | LCD | ||
Algoritmo de indicador de gas | CEDV | ||
3 | Voltaje | Voltaje de carga (4S) | corriente continua:16,8 V CC/CV (4.2v/Celda) |
4 | Balance | Ventana de balance de celdas | 100mv |
Resistencia de equilibrio | 100R | ||
Umbral de tensión CCC | 3,27 V | ||
5 | Corriente de suministro | Normamodo al(Firmware en ejecución, sin escrituras flash) | 500uA |
Modo de sueño | 100uA | ||
Modo de apagado | 1uA | ||
Corriente de carga continua máxima | 20A (máx.) | ||
Corriente de descarga continua máxima | 20A (máx.) | ||
6 | Protección contra sobrecarga (unicelular) | Voltaje de detección de sobrecarga | 4,25±0,05 V |
Tiempo de retardo de detección de sobrecarga | 1S | ||
Voltaje de liberación de sobrecarga | 4.05±0.05V | ||
7 | Protección contra sobredescarga (unicelular) | Voltaje de detección de sobredescarga | 2,50±0,05 V |
Tiempo de retardo de detección de sobredescarga | 1S | ||
Voltaje de liberación de sobredescarga | 3,00±0,05 V | ||
9 | Protección corta | Condición de detección | cortocircuito exterior |
Corriente de protección corta | 50±10A | ||
Tiempo de retardo de detección de cortocircuito de descarga | 200-800us | ||
Condición de liberación | Cortar carga | ||
10 | Resistencia | Proteccion circuitos | ≤40mΩ |
11 | Protección de temperatura | Temperatura de carga(Seguridad 1er Nivel) | 55ºC |
Tiempo de retardo de detección de temperatura de carga (Seguridad 1er Nivel) | 2s | ||
Temperatura de liberación de carga(Seguridad 1er Nivel) | 50ºC | ||
Temperatura de descarga (Seguridad 1er Nivel) | 60ºC | ||
Tiempo de retardo de detección de temperatura de descarga (Seguridad 1er Nivel) | 2s | ||
Temperatura de liberación de descarga(Seguridad 1er Nivel) | 50ºC | ||
Temperatura de carga (Seguridad 2do Nivel) | 65ºC | ||
Tiempo de retardo de detección de temperatura de carga (Seguridad 2º Nivel) | 0s | ||
Temperatura de descarga(Seguridad 2º Nivel) | 75ºC | ||
Tiempo de retardo de detección de temperatura de descarga (Seguridad 2º Nivel) | 0s | ||
Temperatura de funcionamiento | -40~+85ºC | ||
Temperatura funcional | -40~+110ºC | ||
Rango de temperatura de almacenamiento | -65~+150ºC | ||
Dimensión | L78*W52*T6mm | ||

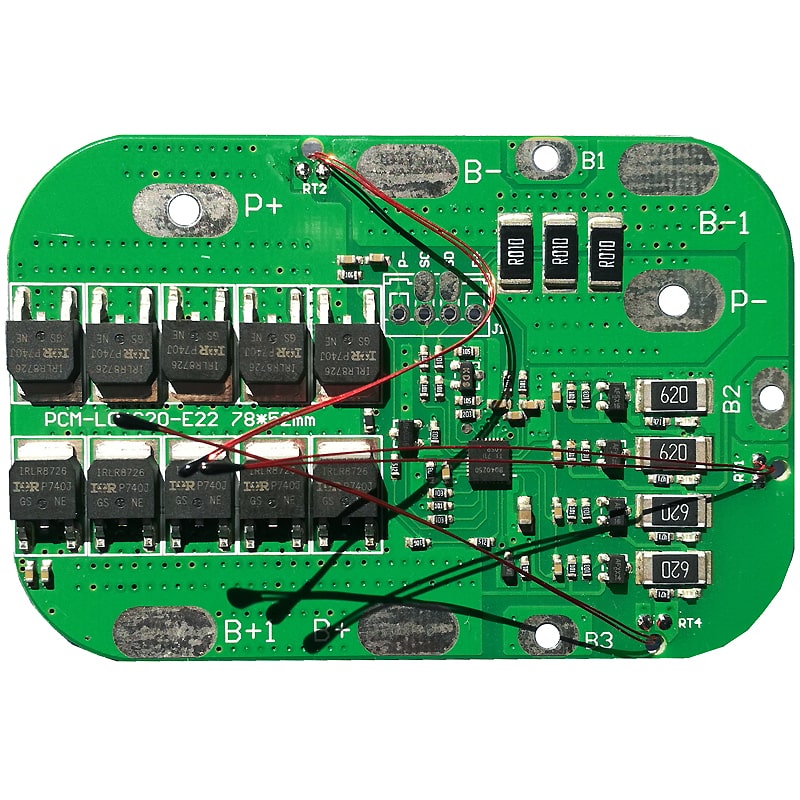

B+:Batería+ | |||
B-:Batería- | |||
SD: línea de datos SMBus | |||
SC: línea de reloj SMBus | |||
J1:Terminales para detección de tensión de batería | |||
RT1, RT2, RT4:NTC | |||
P+:Carga+/descarga+ | |||
P-:Carga-/descarga- |
