PCM-L04S15-E58
QUAWIN/OEM
8507909000
Shenzhen, China
LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad
caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón
200PCS
500000/mes

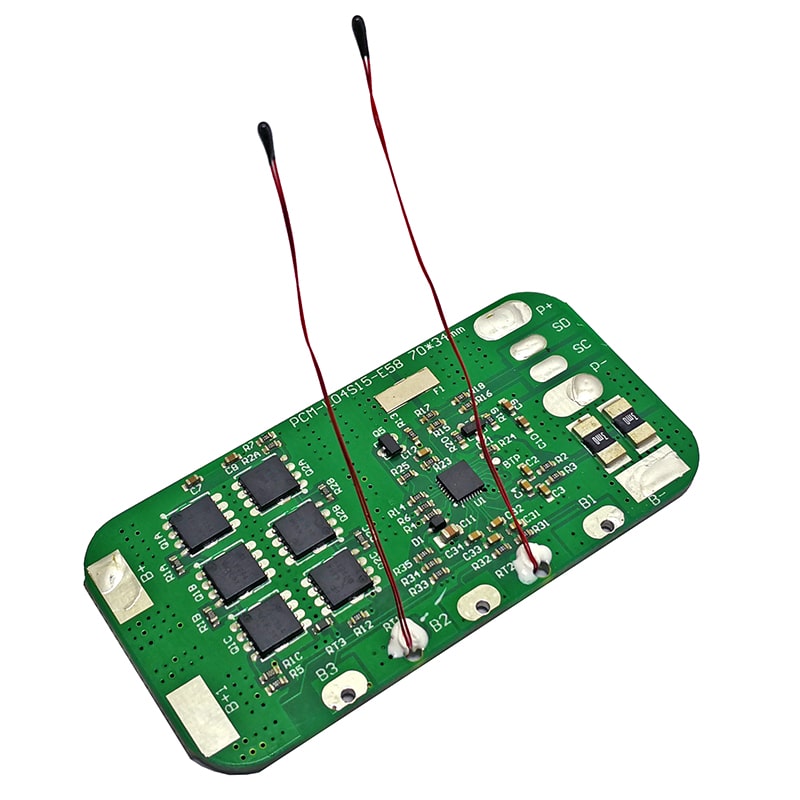

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L04S15-E58
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 3~4S
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 3~4 secciones;
2. Corriente máxima de trabajo continuo 15A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta Ti BQ4050/BQ40Z50, puede leer voltaje, capacidad, curalquiler, temperatura, tiempos de ciclo y otros parámetros;
5. A través de la pantalla de visualización PCM-LCD001-415, se puede leer la información requerida;
6. Admite protocolos SMBus;
Elementos | Especificaciones | |||
Iones de litio/polímero de litio | LiFePO4 | |||
Interface de comunicación | SMBus | |||
Capacidad | Diseño de la capacidad de la batería (4S5P) | 13Ah | ||
Capacidad máxima (paquete de batería) | 290Ah | |||
Capacidad mínima (paquete de batería) | 100mAh | |||
Indicación de capacidad externa | LCD LED SOC | |||
Algoritmo de indicador de gas | CEDV | |||
Voltaje | Voltaje de carga (4S) | CC/CV: 16,8 V (4,2 V/celda) | CC/CV: 14,4 V (3,6 V/celda) | |
Ventana de balance de celdas | 50mV±10% | |||
Voltaje de liberación de equilibrio celular | 20mV±10% | |||
Tiempo de retardo de detección de equilibrio celular | 0,5 ~ 2 s | |||
Actual | Balance de corriente para una sola celda | 66mA±5mA | 56mA±5mA | |
Corriente de modo de funcionamiento normal (IC de indicador de gas) | 800 uA | |||
Modo de funcionamiento SLEEP actual (IC de indicador de gas) | 200 uA | |||
Corriente de modo de funcionamiento FULL SLEEP (IC de indicador de gas) | 1 uA | |||
Corriente de carga continua máxima | 15A (máx.) | |||
Corriente de descarga continua máxima | 15A (máx.) | |||
Protección contra sobrecarga | Voltaje de detección de sobrecarga | 4.25±0.025V | 3,80±0,05 V | |
Tiempo de retardo de detección de sobrecarga | 1~2S | 1~2S | ||
Voltaje de liberación de sobrecarga | 4.05±0.05V | 3,55±0,05 V | ||
Protección contra sobredescarga | Voltaje de detección de sobredescarga | 2,5±0,07 V | 2.00±0.05V | |
Tiempo de retardo de detección de sobredescarga | 1~2S | 1~2S | ||
Sobre tensión de liberación de descarga | 3,0±0,1 V | 2,7±0,05 V | ||
Protección contra la sobretensión | Voltaje de detección de sobre corriente | 0.2±0.015V | ||
Sobre corriente de detección de corriente | 35±10A (se puede ajustar) | |||
Tiempo de retardo de detección | 5~60ms | |||
Condición de liberación | Cortar carga | |||
Protección corta | Condición de detección | cortocircuito exterior | ||
Tiempo de retardo de detección | 200-800us | |||
Condición de liberación | Cortar carga | |||
Resistencia | Proteccion circuitos (MOSFET)B- a P- | ≤20mΩ | ||
Protección de temperatura | Temperatura de carga proteccion | 60ºC±5ºC | ||
Temperatura de liberación de carga | 50ºC±5ºC | |||
Temperatura de descarga proteccion | 65ºC±5ºC | |||
Temperatura de liberación de descarga | 55ºC±5ºC | |||
Rango de temperatura de funcionamiento | -40~+85ºC | |||
Rango de temperatura de almacenamiento | -40~+125ºC | |||
Dimensión | L70*W34*T6mm | |||
B+:Batería+ | ||||
B-:Batería- | ||||
SD: línea de datos SMBus | ||||
SC: línea de reloj SMBus | ||||
RT1,RT2:NTC | ||||
P+:Carga+/descarga+ | ||||
P-:Carga-/descarga- |
