Estado de Disponibilidad: | |
---|---|
Cantidad: | |
PCM-L04S10-E76
QUAWINTEC/OEM
8507909000
Shenzhen, China
LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad
caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón
200PCS
500000/mes

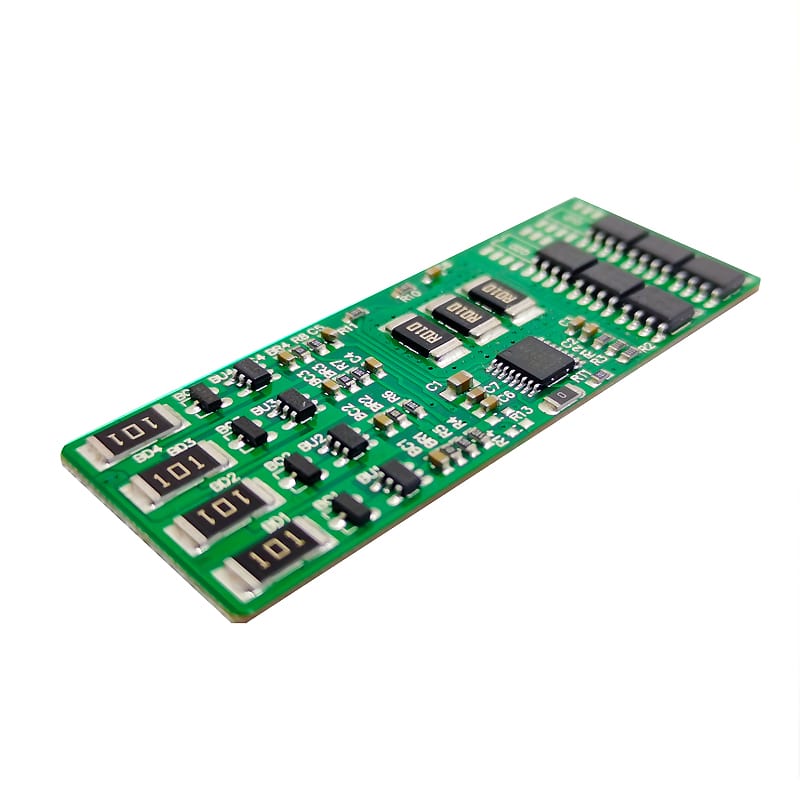

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L04S10-E76
Para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 3~4S
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 3~4 secciones;
2. Corriente de trabajo continua máxima 10A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. El esquema adopta la serie seiko S-8254
Elementos | Especificaciones | ||
Iones de litio/polímero de litio | LiFePO4 | ||
Cobrar | Voltaje de carga (CC/CV)-4S | CC/CV: 16,8V | CC/CV: 14,4V |
Corriente de carga continua máxima | 10A (máx.) | ||
Descarga | Corriente de descarga continua máxima | 10A (máx.) | |
Bajo consumo de corriente | Consumo de corriente en funcionamiento | <20μA | |
Consumo de corriente al apagar | <0.1μA | ||
balance celular | Voltaje de detección de balance de celda | 4,20 ± 0,03 V | 3,60 ± 0,03 V |
Voltaje de liberación de equilibrio celular | 4,20 ± 0,03 V | 3,60 ± 0,03 V | |
Corriente de equilibrio celular | 84 ±3mA | 74 ±3mA | |
Sobrecargar | Voltaje de detección de sobrecarga | 4.25±0.025V | 3.900 ± 0.025V |
Voltaje de liberación de sobrecarga | 4,15±0,05 V | 3.800 ± 0.050V | |
Tiempo de retardo de sobrecarga | 0.5~2S | ||
sobredescarga | Voltaje de detección de sobredescarga | 2,50±0,062 V | 2.00±0.080V |
Voltaje de liberación de sobredescarga | 3.0±0.075V | 2,30±0,100 V | |
Tiempo de retardo de sobredescarga | 100~300mS | ||
Sobrecorriente de descarga | Voltaje de detección de sobrecorriente de descarga | 0.2±0.015V | 0.10±0.015V |
Tiempo de retardo de sobrecorriente de descarga | 15~35ms | ||
Protección contra sobrecorriente de descarga | 25±5A (ajustable) | ||
Condición de liberación | Carga de corte | ||
Protección contra cortocircuitos | Tensión de detección de cortocircuito de carga | / | / |
Condición de detección | cortocircuito exterior | ||
Tiempo de retardo de detección de cortocircuito de carga | 200~800μs | ||
Condición de liberación | Carga de corte | ||
Resistencia interna | Drenaje estático-fuente de resistencia | <20 mΩ (B- a P-) | |
La temperatura | Amplio rango de temperatura de operación | 40~+85ºC | |
Rango de temperatura de almacenamiento | -40~+125ºC | ||
Dimensión | L60*W23*T3mm |
