3s 20A BMS para 10.8V 11.1V 12V Li-ion/Litio/Li-Polymer 9V 9.6V LiFePO4 Batería con RS232, UART, Bluetooth y Smbus (PCM-L03S20-E85)

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L03S20-E85
Para paquetes de baterías 3S de iones de litio/polímero de litio/LiFePO4
Característica de producto:

Panel de control de batería inteligente con comunicación RS232/UART

1. Adecuado para paquetes de baterías 3S Lithium-ion/Lithium Polymer/LiFePO4;

2. Transmitió datos a través de la interfaz RS232 y escribió protocolos de acuerdo con los requisitos del cliente;

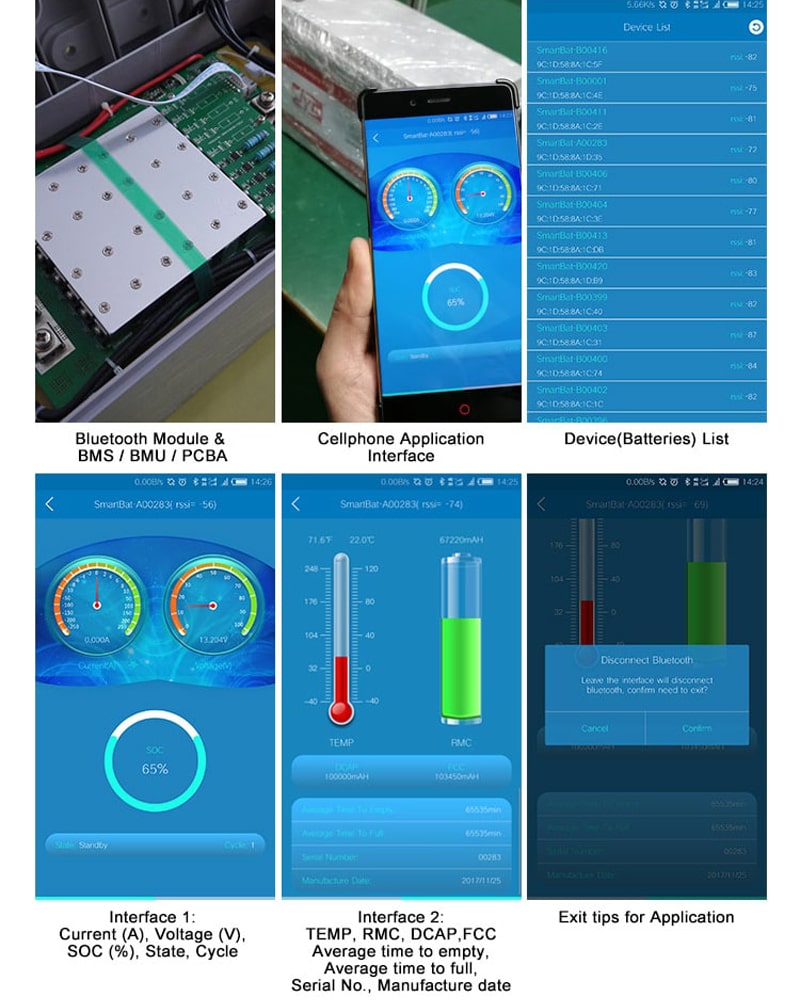

3. Al mismo tiempo, se puede conectar a través de una aplicación móvil y compatible con Bluetooth;

4. El IC de medición adopta BQ40Z50, que puede leer voltaje, capacidad, corriente, temperatura, número de ciclo y otros parámetros;

5. Sobre carga, sobre descarga, cortocircuito, sobre corriente, protección de temperatura, etc.;

6. Corriente de trabajo continua máxima 20A, cargando y descargando el mismo puerto;

No.	Prueba   artículo(Prueba a temperatura normal 25±2ºC )		Criterio
1	Interface de comunicación		SMBus/RS232
2	Capacidad	Diseño de la capacidad de la bateríadad(3S2P)	5200mAh
		Capacidad máximaciudad (paquete de batería)	290Ah
		Capa mínimaciudad (paquete de batería)	100mAh

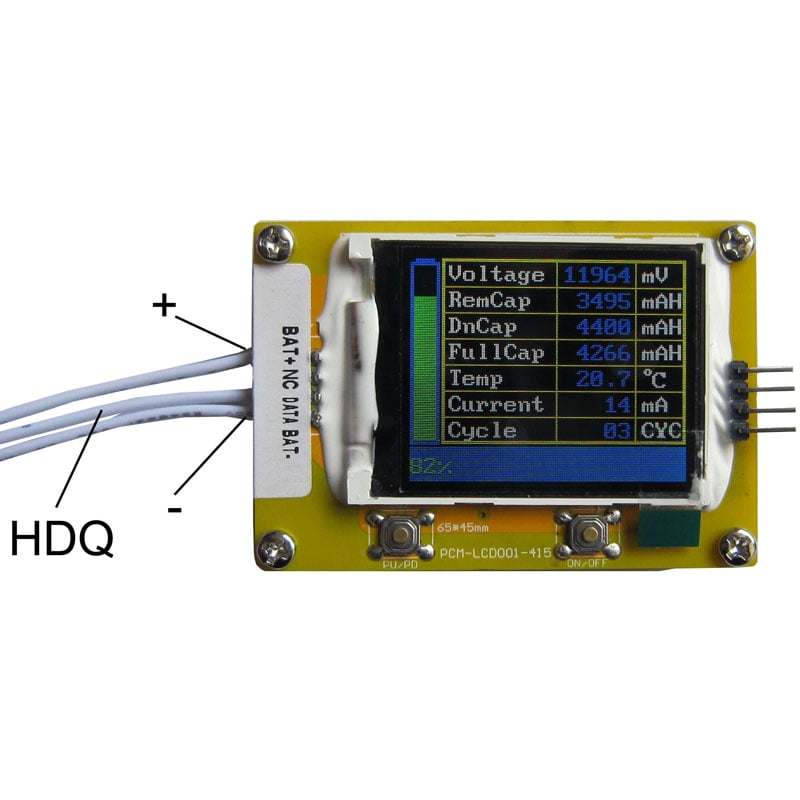

		Indicación de capacidad externa	LCD
		Algoritmo de indicador de gas	CEDV
3	Voltaje	Voltaje de carga (3S)	DC: 12,6 V  CC/CV (4.2v/Celda)
4	Balance	Ventana de balance de celdas	100mv
		Resistencia de equilibrio	100R
		Umbral de tensión CCC	3,27 V
5	Corriente de suministro	normal moda (firmware en ejecución, sin escrituras flash)	500uA
		Modo de sueño	100uA
		Modo de apagado	1uA
		Corriente de carga continua máxima	20A (máx.)
		Corriente de descarga continua máxima	20A (máx.)
6	Protección contra sobrecarga (unicelular)	Voltaje de detección de sobrecarga	4,25±0,05 V
		Tiempo de retardo de detección de sobrecarga	1S
		Voltaje de liberación de sobrecarga	4.05±0.05V
7	sobredescargae protección (célula única)	Voltaje de detección de sobredescarga	2,50±0,05 V
		Tiempo de retardo de detección de sobredescarga	1S
		Voltaje de liberación de sobredescarga	3,00±0,05 V
9	Protección corta	Condición de detección	cortocircuito exterior
		Corriente de protección corta	50±10A(Ajustado)
		Tiempo de retardo de detección de cortocircuito de descarga	200-800us
		Condición de liberación	Cortar carga
10	Resistencia	Proteccion  circuitos	≤40mΩ
11	Protección de temperatura	Temperatura de cargare(Seguridad de primer nivel)	55ºC
		Temperatura de carga dtiempo de retardo de etection (Seguridad 1er Nivel)	2s
		Temperatura de liberación de cargare(Seguridad de primer nivel)	50ºC
		Temperatura de descargare (1er nivel de seguridad)	60ºC
		Detección de temperatura de descargatiempo de retardo de la sección (Seguridad 1er Nivel)	2s
		Temperatura de liberación de descargare(Seguridad de primer nivel)	50ºC
		Temperatura de cargae (Seguridad de segundo nivel)	65ºC
		Detección de temperatura de cargatiempo de retardo de la sección (Seguridad 2º Nivel)	0s
		Temperatura de descargae(Seguridad 2° Nivel)	75ºC
		Temperatura de descarga tiempo de retardo de detección (Seguridad 2º Nivel)	0s
		Temperatura de funcionamiento	-40~+85ºC
		Temperatura funcional	-40~+110ºC
		Rango de temperatura de almacenamiento	-65~+150ºC

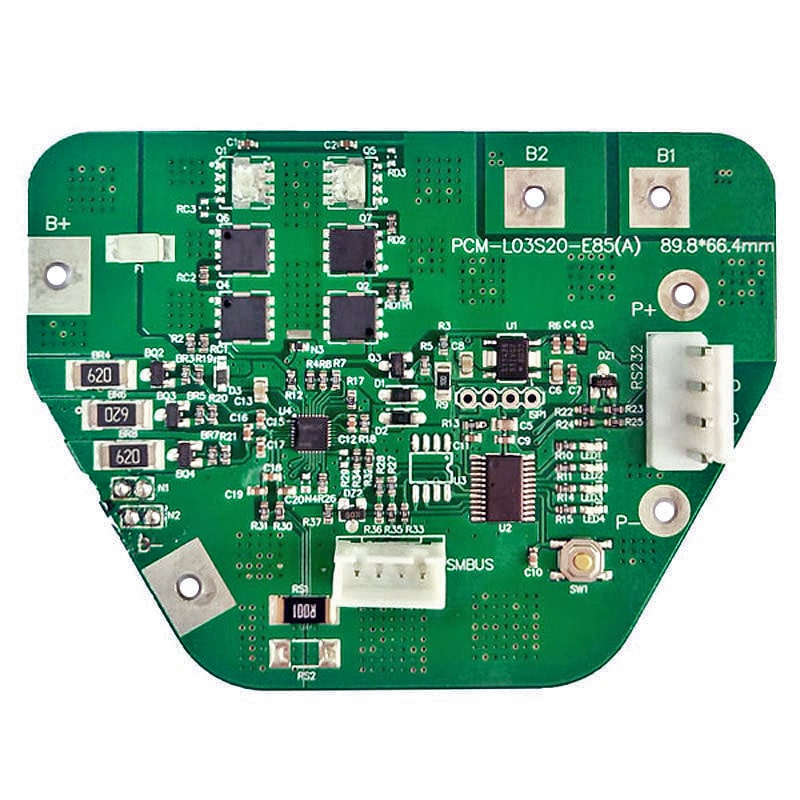

Dimensión		L89.8*W66.4*T8mm
B+:Batería+
B-:Batería-
SD: línea de datos SMBus
SC: línea de reloj SMBus
SW1: botón de encendido
P+:Carga+/descarga+
P-:Carga-/descarga-
