Estado de Disponibilidad: | |
---|---|
Cantidad: | |
PCM-L04S150-F59
QUAWINTEC/OEM
8507909000
Shenzhen, China
L / C, T / T, D / P, Western Union, PayPal, Money Gram
BLANCO CAJA / POLYBAGS / A SU PEDIDO PAQUETE EXTERIOR: CARTÓN
50 PCS
50000 / mes

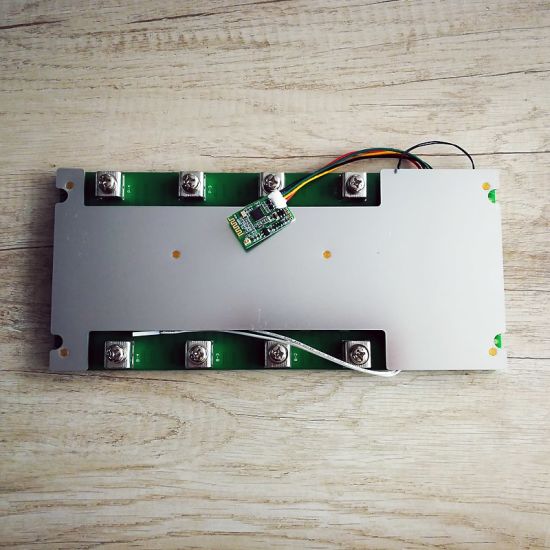

Nombre del producto: Módulo de circuito de protección
Modelo No: PCM-L04S150-F59
Para los paquetes de baterías de iones litio / litio de litio / litio de 3 ~ 4s / LiFePO4
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio / litio de litio / litio;
2. Máxima corriente de trabajo continua 150A, misma interfaz para cargar / descarga;
3. Polunción, exceso de carga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. S-8204 + BQ34Z100 es adoptado;
5. A través de la pantalla PCM-LCD001-415, se puede leer la información requerida;
6. Conectado al software de computadora superior especial, puede mostrar el voltaje total, cada voltaje de la batería,
capacidad, corriente, temperatura, tiempos de ciclo y otros parámetros;
7. Mientras tanto, puede conectarse a la aplicación especial a través de Bluetooth;
8. Soporta 4 o 5 baterías en serie.
Elementos | Especificaciones | |||
Polímero de litio-ion / litio | LiFePO4 | |||
Interface de comunicación | HDQ, I2C, Bluetooth | |||
Capacidad | Diseño de la capacidad de la batería (4S2P) | 100Ah (puede ajustar) | ||
Capacidad máxima (paquete de baterías) | 290000mAh | |||
Capacidad mínima (paquete de baterías) | 100mAh | |||
Indicación de capacidad externa | DIRIGIÓ | |||
Algoritmo de gasa de gas | Pista de impedancia | |||
Cargar | Voltaje de carga (CC / CV) -4S | CC / CV: 16.8V (4.2V / celda) | CC / CV: 14.4V (3.6V / celda) | |
Voltaje de carga (CC / CV) -3S | CC / CV: 12.6V (4.2V / celda) | CC / CV: 10.8V (3.6V / celda) | ||
Corriente máxima de carga continua | 150A | |||
Descarga | Corriente máxima de descarga continua | 150A | ||
Corriente baja | Consumo actual en la operación | <50μA | ||
Consumo actual al apagado hacia abajo | ||||
Balance de células | Voltaje de detección de balance de células | 4.20 ± 0.03 v | 3.60 ± 0.03 v | |
Voltaje de liberación de balance de células | 4.20 ± 0.03 v | 3.60 ± 0.03 v | ||
Corriente de balance de células | 158 ± 10mA | 124 ± 10mA | ||
Sobrecargar | Voltaje de detección de sobrecarga | 4.250 ± 0.025 v | 3.900 ± 0.025 v | |
Voltaje de liberación de sobrecarga | 4.150 ± 0.050 v | 3.600 ± 0.050 v | ||
Tiempo de retardo de sobrecarga | 0.5 ~ 2.0s | |||
Excesivo | Voltaje de detección de exageración | 2.50 ± 0.080 V | 2.00 ± 0.080 v | |
Voltaje de liberación excesivo | 3.00 ± 0.100 v | 2.30 ± 0.100 v | ||
Tiempo de retardo excesivo | 10 ~ 400ms | |||
Protección de cortocircuito | Cargue el voltaje de detección de cortocircuito | |||
Condición de detección | Cortocircuito exterior | |||
Cargue el tiempo de retardo de detección de cortocircuito | 200 ~ 800μs | |||
Condición de liberación | Corte de corte | |||
Resistencia interna | Fuente de drenaje estático en resistencia | <50mΩ (B- a P-) | ||
La temperatura | Amplia gama de temperatura de operación. | - 40 ~ + 85 ° C | ||
Rango de temperatura de almacenamiento | -40 ~ + 125 ℃ | |||
Dimensión | L255 * W115 * T15MM | |||
B +: Batería + | ||||
B-: batería- | ||||
SDA: Interfaz de datos I2C | ||||
SCL: Interfaz de reloj I2C | ||||
HDQ: SERIE DE ABRIR DRAIN HDQ Línea de comunicación (esclavo) | ||||
P +: Carga + / descarga + | ||||
P-: Carga- / descarga |
