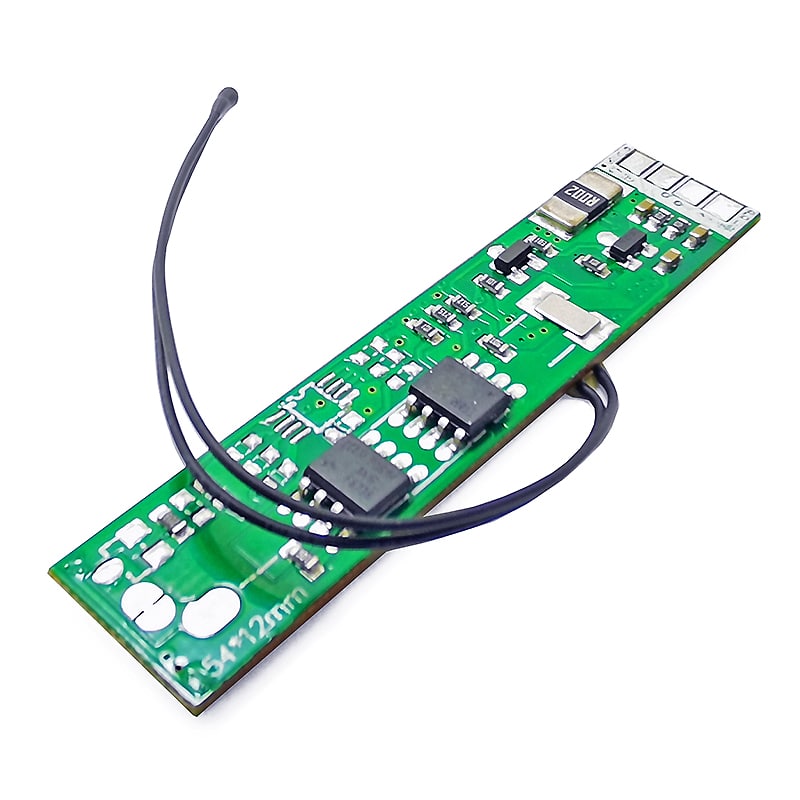

2s 5a BMS para 7.2V 7.4V Li-ion/Litio/Li-Polymer 6V 6.4V LiFePO4 Batería con Smbus y NTC (PCM-L02S05-D79)

Número de modelo: PCM-L02S05-D79
Corriente de trabajo: 5A
Tamaño:L54*W12*T4mm
Saldo: SI
Estado de Disponibilidad:
Cantidad:
  • PCM-L02S05-D79

  • QUAWIN/OEM

  • 8507909000

  • Shenzhen, China

  • LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad

  • caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón

  • 200PCS

  • 500000/mes

Parámetro técnico


Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L02S05-D79
Para paquetes de baterías 2S de iones de litio/polímero de litio/LiFePO4

Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 2 secciones;
2. Corriente de trabajo continua máxima 5A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta Ti BQ4050/BQ40Z50.

No. Prueba   artículo(Prueba a temperatura normal 25±2ºC ) Criterio
1 Interface de comunicación SMBus
2 Capacidad Diseño de la capacidad de la bateríatipo(2S2P) 5200mAh
Capacidad máximaidad (paquete de batería) 290 Ah
Capacidad mínimaidad (paquete de batería) 100mAh
Indicación de capacidad externa LCD
Algoritmo de indicador de gas CEDV
3 Voltaje Voltaje de carga (2S) corriente continua:8.4V  CC CV
(4.2v/celda)
4 Equilibrio Ventana de balance de celdas 100mv
Resistencia de equilibrio 100R
Umbral de tensión CCC 3,27 V
5 Corriente de suministro mes normalde (Firmware en ejecución, sin escrituras flash) 500uA
Modo de sueño 100uA
Modo de apagado 1uA
Corriente de carga continua máxima 5a (máx.)
Corriente de descarga continua máxima 5a (máx.)
6 Protección contra sobrecarga (unicelular) Voltaje de detección de sobrecarga 4,25±0,05 V
Tiempo de retardo de detección de sobrecarga 1S
Voltaje de liberación de sobrecarga 4.05±0.05V
7 Protección contra sobredescarga (unicelular) Voltaje de detección de sobredescarga 2,50±0,05 V
Tiempo de retardo de detección de sobredescarga 1S
Voltaje de liberación de sobredescarga 3,00±0,05 V
9 Protección corta Condición de detección cortocircuito exterior
Corriente de protección corta 12±3a (ajustado)
Tiempo de retardo de detección de cortocircuito de descarga 200-800us
Condición de liberación Cortar carga
10 Resistencia Proteccion  circuitos ≤40mΩ
11 Protección de temperatura Temperatura de cargaure (Seguridad de primer nivel) 55ºC
Tiempo de retardo de detección de temperatura de carga
(Seguridad 1er Nivel)
2s
Temperatura de liberación de cargare(Seguridad de primer nivel) 50ºC
Temperatura de descarga (Seguridad 1er Nivel) 60ºC
Detección de temperatura de descarga tiempo de retardo
(Seguridad 1er Nivel)
2s
Tempera de liberación de descargatura (Seguridad de primer nivel) 50ºC
Temperatura de cargaure (Seguridad de segundo nivel) 65ºC
Tiempo de retardo de detección de temperatura de carga
(Seguridad 2º Nivel)
0s
Temperatura de descargae(Seguridad 2° Nivel) 75ºC
Tiempo de retardo de detección de temperatura de descarga
(Seguridad 2º Nivel)
0s
Temperatura de funcionamiento -40~+85ºC
Temperatura funcional -40~+110ºC
Rango de temperatura de almacenamiento -65~+150ºC
Dimensión L54*W12*T4mm
B+:Batería+ PCM-L02S05-D79B
B-:Batería-
SMBD: línea de datos SMBus
SMBC: línea de reloj SMBus
NTC1:10K NTC
P+:Carga+/descarga+
P-:Carga-/descarga-

D79-1D79-2D79-3PAQUETE-0148-6600-LPCM-LCD001-415(HDQ)SCHPCM-LCD001-4152s 5A PCM BMS para 7.2V 7.4V Li-ion/Litio/Li-Polymer 6V 6.4V LiFePO4 Batería con protocolo Smbus y Ntc (PCM-L02S05-D79)
