Estado de Disponibilidad: | |
---|---|
Cantidad: | |
PCM-L02S02-F64
QUAWIN/OEM
8507909000
Shenzhen, China
LC, T/T, D/P, Western Union, Paypal, Pago de Pequeña Cantidad
caja blanca/bolsas de plástico/a su pedido paquete exterior: cartón
200PCS
500000/mes

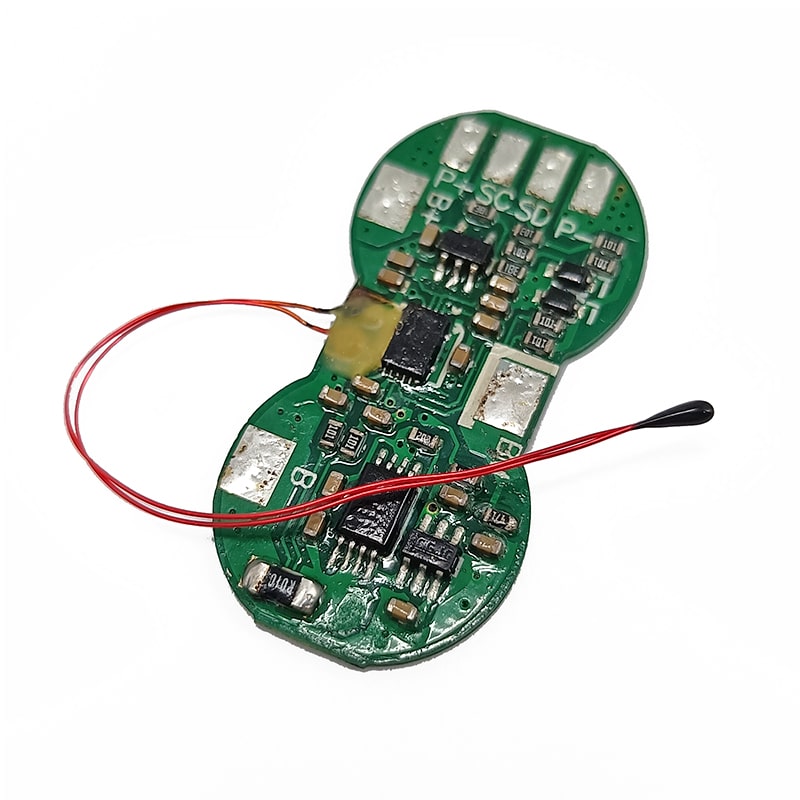

Nombre del producto: Módulo de circuito de protección
Número de modelo: PCM-L02S02-F64
Para paquetes de baterías 2S de iones de litio/polímero de litio/LiFePO4
Característica de producto:
1. Adecuado para paquetes de baterías de iones de litio/polímero de litio/LiFePO4 de 2 secciones;
2. Corriente de trabajo continua máxima 3A, misma interfaz para carga/descarga;
3. Sobrecarga, sobredescarga, cortocircuito, sobrecorriente, protección de temperatura, etc.;
4. Se adopta Ti BQ27541, puede leer voltaje, capacidad, corriente, temperatura, tiempos de ciclo y otros parámetros;
SEPCIFICACIÓN PCM de batería de iones de litio de 7,4 V (2 S) | |||
NO. | Prueba menores de 25 ºC | Criterio | |
1 | Voltaje | Voltaje de carga (2S) | CC: 8,4 V CC/CV(4,2 V/1 celda) |
2 | Voltaje | Diseño de la capacidad de la batería (2S3P) | 5.2 Ah |
máxima capacidad(Paquete de baterías) | 8000mAh | ||
3 | Corriente eléctrica | Consumo de corriente (software) | <600uA |
Consumo de corriente (Sleep Current) | <200uA | ||
Corriente de carga continua máxima | 3a (máx.) | ||
Corriente de descarga continua máxima | 3a (máx.) | ||
4 | Protección contra la sobretensión | Corriente de detección de sobrecarga | 4000mA |
Tiempo de retardo de detección | 1s | ||
Corriente de detección de sobredescarga | 5000mA | ||
Tiempo de retardo de detección | 1s | ||
5 | Protección contra sobrecorriente | Corriente de detección de sobrecarga | 4500mA |
Tiempo de retardo de detección | 2s | ||
Corriente de detección de sobredescarga | 5500mA | ||
Tiempo de retardo de detección | 2s | ||
retraso en la recuperación | 8s | ||
6 | Protección contra sobrecarga | Voltaje de detección de sobrecarga | 4.35±0.025V |
Tiempo de retardo de detección de sobrecarga | 1S | ||
Voltaje de liberación de sobrecarga | 4.075±0.05V | ||
El tiempo de retardo de recuperación de la prueba de sobrecarga | 2s | ||
7 | Solo sobre descarga | Voltaje de detección de sobredescarga | 2,4±0,1 V |
Tiempo de retardo de detección de sobredescarga | 1s | ||
Sobre tensión de liberación de descarga | 3.0±0.05V | ||
8 | Protección unipolar, batería | Voltaje de detección de sobrecarga | 8.5V |
Tiempo de retardo de detección de sobrecarga | 1s | ||
Voltaje de liberación de sobrecarga | 8,15 V | ||
9 | Protección bipolar, batería | Voltaje de detección de sobrecarga | 9.0V |
10 | Paquete de batería, sobredescarga | Voltaje de detección de sobredescarga | 5,6 V |
Tiempo de retardo de detección de sobredescarga | 1s | ||
Sobre tensión de liberación de descarga | 6V | ||
Tiempo de retardo de detección de sobredescarga | 0s | ||
11 | Protección contra cortocircuitos | Condición de detección | P+, P-cortocircuito |
Tiempo de retardo de detección | 200-500us | ||
Condición de liberación | Cortar carga | ||
12 | Protección contra cortocircuitos | Proteccion circuitos | ≤100mΩ |
13 | Protección de primer nivel, sobre | cargar | 50ºC±5ºC |
El tiempo de retraso de la carga | 2s | ||
Carga de liberación de temperatura excesiva | 45ºC±5ºC | ||
descargar | 60ºC±5ºC | ||
tiempo de retardo de descarga | 2s | ||
tiempo de retardo de recuperación de descarga | 55ºC±5ºC | ||
14 | Protección de dos niveles, sobre | cargar | 65ºC±5ºC |
tiempo de retardo de carga | 0s | ||
descargar | 75ºC±5ºC | ||
retraso en la descarga | 0s | ||
15 | temperatura | Rango de temperatura de funcionamiento | -20~+85ºC |
Rango de temperatura de almacenamiento | -20~+125ºC | ||
Dimensión | L35*W17.5*T3mm | ||
B+:Batería+ | |||
B-:Batería- | |||
CAROLINA DEL SUR: Línea de reloj I2C | |||
Dakota del Sur:línea de datos I2C | |||
RT1:10K NTC | |||
P+:Descarga+ | |||
P-:Descargar- |
